Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Standar: | IEC60529 IPX 1 ~ 8 | Volume tangki: | 1000l |
|---|---|---|---|
| Sistem Pengontrol: | PLC | Antarmuka: | 7 inci warna layar sentuh |
| Cahaya Tinggi: | Uji lingkungan Chamber,Bahan Pengujian Peralatan |
||

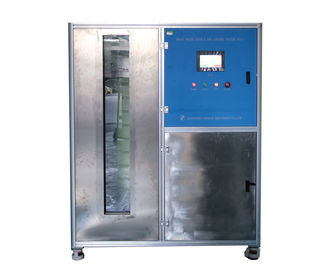

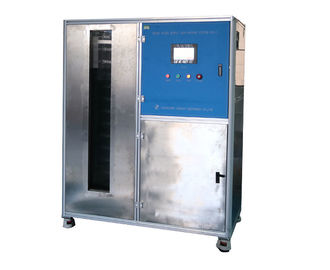

IEC 60529 IPX7 Perendaman Kamar Pasokan Air Cerdas dan Sistem Kontrol untuk IPX1 ke IPX8
Informasi produk :
Pasokan air cerdas dan sistem kontrol dirancang dan diproduksi sesuai dengan
persyaratan standar IEC60529 IPX1 ~ IPX8 dan persyaratan terkait IEC 60598.
Ruang ini juga dapat digunakan untuk pengujian air perendaman IPX7.
Ini digunakan untuk uji tahan air pada alat listrik, seperti luminer.
Parameter teknik:
1. Pasokan air pintar dan sistem kontrol berlaku untuk:
(A) Pasokan air untuk IPX1 ~ uji tahan air IPX6
(b) uji pencelupan air IPX7
(c) Penyimpanan air untuk uji kedap air IPX8
(D) Kontrol otomatis untuk seluruh peralatan tahan air
2. Metode penyediaan air: pasokan air temperture konstan, pasokan air aliran konstan, pasokan air tekanan konstan
3. Proses kontrol suplai air: Setelah pengguna menetapkan nilai suhu air, nilai aliran air dan nilai tekanan air pada layar sentuh, sistem kontrol suhu, meter elektronik atau pengukur tekanan digital waktu nyata memantau nilai saat ini, baca nilai ke dalam PLC melalui konversi data, kemudian secara otomatis menyesuaikan kecepatan putaran pompa melalui konverter frekuensi.
Kontrol tempreture air: Sistem PID secara otomatis mengontrol dan mendeteksi tempreture air, kisaran: suhu ruangan ~ 95 ℃ (± 1 ℃).
4. Ada aliran besar dan aliran kecil dua cara pasokan air.
5. Pasokan air aliran besar:
(A) Hal ini berlaku untuk IPX5 ~ IPX6 uji semprotan air yang kuat dan injeksi air IPX8
(b) Rentang aliran: 10 ~ 100L / mnt
(c) Akurasi aliran: ± 0,5 L / menit
(D) Flowmeter: flowmeter turbin tipe LWGY-15
(e) Pompa air: CHL8-60L6WBC pompa sentrifugal jenis stainless steel
6. Pasokan air aliran kecil:
(A) Ini berlaku untuk IPX1 ~ uji tahan air IPX4
(b) Rentang aliran: 1 ~ 10L / mnt
(c) Akurasi aliran: ± 0,5 L / menit
Flowmeter: flowmeter turbin tipe LWGY-4
(d) Pompa air: CHL2-30L6WBC pompa sentrifugal jenis stainless steel
7. Tangki penyimpanan air:
(A) Hal ini berlaku untuk penyimpanan air dari IPX5 ~ IPX6 uji semprotan air yang kuat, injeksi air IPX8, IPX7 perendaman
(B) Volume: 550L
(c) Dimensi: W600mmXD660mmXH1400mm
(d) Jendela observasi: jendela kaca yang dikeraskan
(E) Dimensi jendela observasi: W200mmXH1250mm
(F) Gauge Kedalaman: stainless steel
(G) Ketinggian pengukur kedalaman: 1300mm, akurasi1mm
(H) Kontrol tingkat cair: float switch + pipa melimpah
8. IPX7 perendaman braket angkat otomatis
(a) Jarak angkat: 0 ~ 1250mm
(B) dimensi Bracket: L400mmXW400mm
(C) Berat beban braket: 50Kg
9. Kontrol IPX8
(a) Kisaran tekanan: 0 ~ 0.6Mpa
(b) Rentang waktu: 0 ~ 999999s

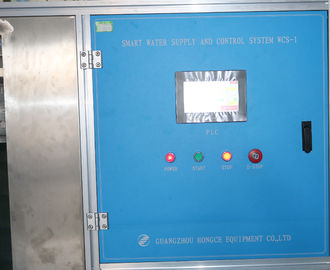

10. Kabinet Kontrol:
(a) Pendeteksian aliran: umpan balik sinyal aliran melalui flowmeter elektronik
(b) Pengaturan aliran: diatur pada layar sentuh
(c) Deteksi suhu: PID
(D) Pengontrol: Mitsubishi PLC
(e) Antarmuka yang ramah: 7 inci, layar sentuh berwarna
(f) Fungsi Kontrol: suplai air suhu konstan, suplai air aliran konstan, suplai air tekanan konstan, dan kontrol waktu uji.
(G) fungsi Perlindungan: perlindungan kebocoran, perlindungan overload, perlindungan sirkuit pendek
11. Filter: shell stainless steel, inti filter halus
12. Bahan tubuh: paduan aluminium industri
13. Dimensi luar: 1400mmX750mmX1600mm
14. Catu daya: AC 380V, 50HZ
Konfigurasi utama:
| Tidak. | Barang | Spesifikasi | Kuantitas |
| 1 | Pompa air | CHL2-30L6WBC | 1 PC |
| 2 | Pompa air | CHL8-60L6WBC | 1 PC |
| 3 | Flowmeter elektromagnetik | Flowmeter turbin LWGY-4 | 1 SET |
| 4 | Flowmeter elektromagnetik | Flowmeter turbin LWGY-15 | 1 SET |
| 5 | Sensor tekanan | 1.0Mpa | 1 SET |
| 6 | Pengontrol suhu | 1 SET | |
| 7 | Tangki penyimpanan air | 1000mmx1000mmx1000mm | 1 SET |
| 8 | Menyaring | 50 L / mnt | 1 SET |
| 9 | PLC | Mitsubishi, Buatan Jepang | 1 PC |
| 10 | Antarmuka | 7 inci, warna | 1 PC |
| 11 | Transformator frekuensi | 2.2KW | 1 SET |
| 12 | Relai listrik | DC24V | 10 SET |
| 13 | Kontaktor | AC220V | 3 SET |
| 14 | Perlindungan kebocoran | 1 SET | |
| 15 | Pemutus sirkuit | 1 SET | |
| 16 | Aksesori listrik | 1 SET | |
| 17 | Kotak kontrol listrik | 1 SET | |
| 18 | Tubuh ruang | Paduan aluminium industri | 1 SET |
| 19 | Katup air elektromagnetik | 1 ” | 6 SET |
| 20 | Fitting pipa | 1 SET | |
| 21 | Baki perendaman | Beban berat: 50Kg | 1 SET |
