Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Tegangan pengujian: | 0 ～ 600V | Simet kerja: | 0,1 m³ atau 0,5 m³ |
|---|---|---|---|
| Dimensi elektroda: | (5 ± 0,1) × (2 ± 0,1) × (≥12), 30 ° miring | Standar: | IEC60112, IEC60335-1, IEC60598-1, UL746A dan ASTM D3638-92 |
| Cahaya Tinggi: | IEC tester,laboratory test equipment |
||
Adjustable Standard 60695 IEC Test Equipment Dengan Digital Display, High Precision
Informasi produk :
Kami telah merancang serangkaian alat uji bukti dan indeks pelacakan komparatif untuk bahan isolasi padat, yang secara ketat memenuhi persyaratan standar IEC60112, IEC60335-1, IEC60598-1, UL746A dan ASTM D3638-92 dan lain-lain.
Spesifikasi model dan parameter teknis :
Model parameter | LT-1 (0.1m³) | LT-2 (0.5m³) | LT-3 (0.5m³) |
| Kontrol | Meter | Meter | PLC |

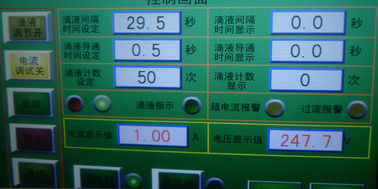

| Tampilan | Digital | Digital | 7 "layar sentuh warna |
Tegangan kerja | 220V / 50Hz atau 110V / 60HZ | 220V / 50Hz atau 110V / 60HZ | 220V / 50Hz atau 110V / 60HZ |
Menguji voltase | 0 ~ 600V disesuaikan, presisi 1,5% | 0 ~ 600V disesuaikan, presisi 1,5% | 0 ~ 600V disesuaikan, presisi 1,5% |
Perangkat waktu | 9999X0.1S | 9999X0.1S | 9999X0.1S |

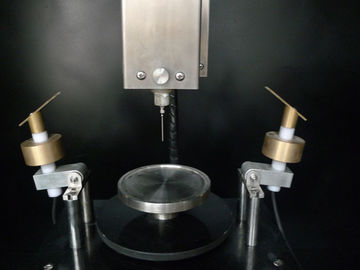

Elektroda | Elektroda platina dan elektroda tembaga masing-masing untuk sepasang | Elektroda platina dan elektroda tembaga masing-masing untuk sepasang | Elektroda platina dan elektroda tembaga masing-masing untuk sepasang |
Dimensi elektroda | (5 ± 0,1) × (2 ± 0,1) × (≥ 12) ㎜, 30 ° miring | (5 ± 0,1) × (2 ± 0,1) × (≥ 12), 30 ° miring | (5 ± 0,1) × (2 ± 0,1) × (≥ 12), 30 ° miring |
Elektroda termasuk sudut dan jarak | 60 ° ± 5 °, jaraknya adalah (4 ± 0.1㎜) | 60 ° ± 5 °, jaraknya adalah (4 ± 0.1㎜) | 60 ° ± 5 °, jaraknya adalah (4 ± 0.1㎜) |
Tekanan elektroda | 1.00N ± 0.05N (tampilan digital bersifat opsional) | 1.00N ± 0.05N (tampilan digital bersifat opsional) | 1.00N ± 0.05N (tampilan digital bersifat opsional) |
Interval penurunan cairan | 30 ± 5S, disesuaikan | 30 ± 5S, disesuaikan | 30 ± 5S, disesuaikan |
Menjatuhkan cairan tinggi | 35 ± 5mm | 35 ± 5mm | 35 ± 5mm |
Menjatuhkan penundaan cairan | 0.2S (waktu pembukaan katup solenoid) | 0.2S (waktu pembukaan katup solenoid) | 0.2S (waktu pembukaan katup solenoid) |
Menjatuhkan cairan | 45 ~ 50 tetes / cm3 | 45 ~ 50 tetes / cm3 | 45 ~ 50 tetes / cm3 |
Sirkuit time-delay | 2 ± 0.1S (dalam arus 0.5A atau lebih besar) | 2 ± 0.1S (dalam arus 0.5A atau lebih besar) | 2 ± 0.1S (dalam arus 0.5A atau lebih besar) |
Penurunan tekanan arus pendek | 8% MAX | 8% MAX | 8% MAX |
Arus hubung singkat | 1 ± 0.1A 1% | 1 ± 0.1A 1% | 1 ± 0.1A 1% |
Kecepatan angin | 0.2m / s | 0.2m / s | 0.2m / s |
Persyaratan lingkungan | 0 ~ 40 ℃, kelembaban relatif≤80%, di tempat yang tidak jelas getaran dan gas korosif | ||
Sesuai standar | IEC60695, IEC60112, IEC60335-1, IEC60598-1, UL746A dan ASTM D3638-92 | ||
Prinsip kerja:
Uji pelacakan kebocoran (tracking index testing) adalah cairan konduksi (0,1% NH4 CL) dari volume yang dibutuhkan pada tinggi yang dibutuhkan (35mm) dan waktu yang dibutuhkan (30an) turun dengan voltase antara elektroda platinum (2mm × 5mm) Pada permukaan bahan isolasi padat.
Penentuan:
Dengan demikian pengguna mengevaluasi kinerja ketahanan pelacakan permukaan bahan isolasi padat di bawah pengaruh gabungan medan listrik dan media yang lembab atau terkontaminasi. Singkat kata, perangkat ini digunakan untuk mengukur indeks pelacak komparatif (CTI) dan proof tracking index (PTI).
