Tempat asal: | Cina |
Nama merek: | HongCe |
Sertifikasi: | Calibration Certificate(cost additional) |
Nomor model: | HO6505 |
Kuantitas min Order: | 1 Set |
---|---|
Harga: | Negotiatable |
Kemasan rincian: | kayu lapis |
Waktu pengiriman: | 25 hari |
Syarat-syarat pembayaran: | T/T |
Menyediakan kemampuan: | 15 set per bulan |
Membungkuk tinggi: | 40 ± 2 mm, dapat disesuaikan | Rentang tarik: | 0-100N |
---|---|---|---|
Cara tarik: | operasi manual | Standar: | IEC60320-1, gambar 19 |
Cahaya Tinggi: | mechanical switch tester,switch life tester |

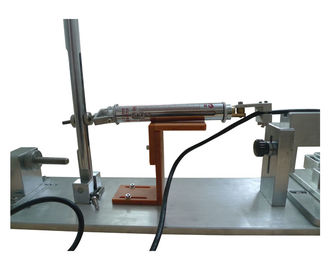

Coupler Lateral Pulls Testing Device
Informasi produk:
Perangkat ini sesuai dengan IEC60320-1, angka 19 persyaratan standar untuk desain. Alat ini digunakan untuk menguji penarikan saluran masuk alat di bawah kondisi konektor dengan gaya, karena alasan ini untuk menguji kekuatan mekanis konektor.
Parameter teknik:
1, kabel lentur Fleksibel tinggi: 40 ± 2 mm, disesuaikan.
2, Tarik rentang: 0-100N.
3, Tarik cara: Operasi manual, 50 kali dalam satu arah dan kemudian 50 kali dalam arah yang berlawanan.
3, Pemilihan Konduktor dan tes yang sesuai lateral menarik nilai tabel
Standar: IEC 60320-1 klausul 23.3 gambar 19.
Aplikasi: Cocok untuk menguji uji tarik lateral konektor dengan rating melebihi 0.2A.
Contoh uji: Penghubung dengan rating melebihi 0,2A.
Fitur: Sebaiknya pilih alat masuk yang cocok dengan model dan engsel standar saat pengujian konektor.
Parameter :
Ketinggian pembengkokan kabel pelenturan | 40 ± 2 mm, disesuaikan |
Kisaran gaya tarik | 0-100N |
Mode tarik | Operasi manual, tarikan lateral dari gaya yang sama kemudian diaplikasikan sejajar sejajar dengan bidang yang mengandung sumbu pin pembawa arus dan sejajar dengan permukaan sambungan dari konektor. Gaya ini segera dilepaskan. Urutan operasi ini dibuat 50 kali dalam satu arah dan kemudian 50 kali ke arah yang berlawanan. Model HO6504A otomatis (opsional) |
Tabel 7-Nilai untuk tarikan lateral diterapkan
Nilai arus konektor SEBUAH | Tarik N |
2.5 | 6 |
6 | 35 |
10 | 35 |
16 | 50 |

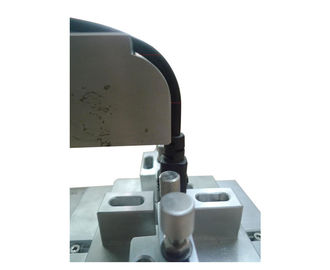

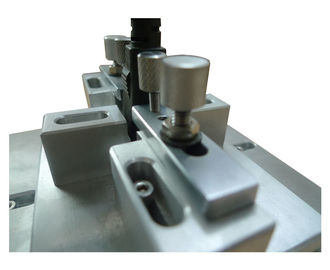

Setelah pengujian 23.2, konektor dengan rating melebihi 0.2A dimasukkan ke dalam inlet alat sejenis yang sesuai dengan konektor yang akan diuji dan memenuhi lembar standar yang relevan. Lubang alat dipasang pada alat uji yang sesuai, contoh yang ditunjukkan pada gambar 19, dengan pin menunjuk ke atas. Dimensi 40mm ± 2mm harus dipenuhi.
Tarikan lateral, sebagaimana ditentukan dalam tabel 7, diterapkan pada kabel pertama dalam arah yang tegak lurus terhadap bidang yang mengandung sumbu pin pembawa arus, dan segera dilepaskan.
Urutan operasi ini dibuat 50 kali dalam satu arah dan kemudian 50 kali ke arah yang berlawanan.
Tarikan lateral dari gaya yang sama kemudian diaplikasikan dalam arah sejajar dengan bidang yang mengandung sumbu pin pembawa arus dan sejajar dengan permukaan sambungan dari konektor. Gaya ini segera dilepaskan. Urutan operasi ini dibuat 50 kali dalam satu arah dan kemudian 50 kali ke arah yang berlawanan.
