Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Kisaran jumlah penghitungan: | 1 ~ 9999 (150 kali (15 mnt) secara default | Tingkat Pengujian: | (10 ± 2) r / mnt |
|---|---|---|---|
| Berat badan: | 300g / 400g / 700g / 900g / 1400g / 2000g * 1 | Diameter kisaran: | 75mm |
| Cahaya Tinggi: | tensile strength testing equipment,peralatan pengujian laboratorium |
||

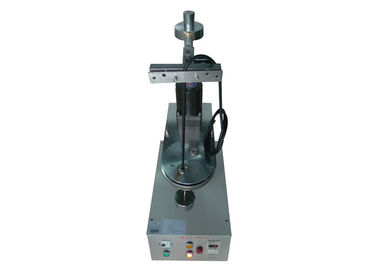

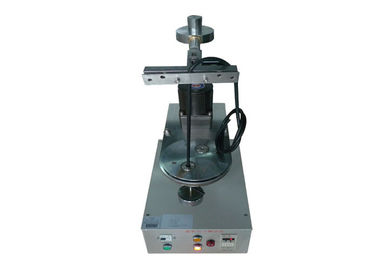

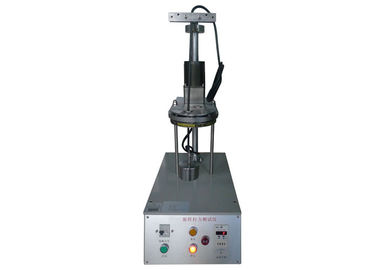

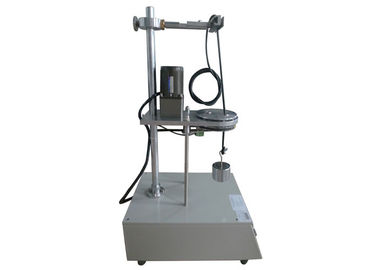

Alat Uji Tarik Tensile, IEC60884-1 Gambar 11 Mesin Uji Lab Klem Perangkat
Aplikasi :
Terminal dengan penjepitan sekrup harus dirancang dan dikonstruksi sedemikian sehingga menjepit konduktor tanpa merusak konduktor.
Alat adalah alat untuk memeriksa kerusakan. Terminal ditempatkan dalam alat uji menurut penguji dan dilengkapi dengan konduktor kaku, padat, terdampar dan / atau fleksibel, sesuai standar pertama dengan yang terkecil dan kemudian dengan luas penampang nominal terbesar, sekrup penjepit ( s) atau mur (s) dikencangkan dengan torsi sesuai standar.
Panjang konduktor uji harus 75 mm lebih panjang dari ketinggian (H) yang ditentukan dalam standar.
Ujung konduktor dilewatkan melalui busing yang tepat di piring yang ditempatkan pada ketinggian (H) di bawah peralatan, seperti yang diberikan dalam standar. Busing diposisikan dalam bidang horizontal sedemikian rupa sehingga garis tengahnya menggambarkan lingkaran berdiameter 75 mm, konsentris dengan pusat unit penjepit pada bidang horizontal; pelat kemudian diputar dengan laju (10 ± 2) r / min.
Jarak antara mulut unit penjepit dan permukaan atas busing harus berada dalam ± 15 mm dari ketinggian yang ditentukan dalam standar. Busing dapat dilumasi untuk mencegah pengikatan, pemelintiran, atau rotasi konduktor berinsulasi.
Massa sebagaimana ditentukan dalam standar ditangguhkan dari ujung konduktor. Durasi tes kira-kira 15 menit. Selama pengujian, konduktor tidak akan terlepas dari unit penjepitan atau merusak dekat unit penjepitan, dan konduktor tidak akan rusak sedemikian rupa sehingga membuatnya tidak layak untuk digunakan lebih lanjut.
Parameter teknik:
Power Supply: 220V 50Hz atau 115V 60Hz
Rentang jumlah penghitungan: 1 ~ 9999 (150 kali (15 menit) secara default.
Tingkat Pengujian: (10 ± 2) r / mnt
Berat: 300g / 400g / 700g / 900g / 1400g / 2000g * 1 (dapat disesuaikan)
Diameter gyration: 75mm
Diameter lubang bushing (mm): 6,5,9,5,13,14,5 (dapat disesuaikan)
Tinggi (H) (mm): 260.280.300.320mm
Sesuai dengan standar: IEC60884Figure11, VDE0620, IEC60947.1 Gambar 1
| Model | HC9903 | HC9903A | HC9903B (2 stasiun) |
| Tingkat tes | 10 ± 2 RPM | 10 ± 2 RPM | 9 ± 1 RPM |
| Diameter gyration | 75mm | 75mm | 76mm |
| Uji waktu | 0 ～ 9999 | 0 ～ 9999 | 0 ～ 9999 |
| Bobot | 0,3, 0,4, 0,7, 0,9, 1,4, 2kg | 0,3, 0,4, 0,7, 0,9, 1,4, 2, 2,9, 4,5, 5,9, 6,8, 8,6, 9,5, 10,4, 14, 15, 16,8, 20, 22,7 kg | 0,7, 0,9, 1,4, 2,3, 3,6, 4,5, 6,8, 11,4, 13,6, 18,2, 22,7, 27,2, 36,3, 45,4 kg |
| Ketinggian uji | 260, 280, 300, 320mm | 250 ~ 500mm | 250 ~ 500mm |
| Diameter lubang ferrule | 6.5, 9.5, 13, 14.5mm | 6.5 ~ 28.6mm, 12 pc | 6.5 ~ 28.6mm, 12 pc |
| Standar | GB2099.1, GB16915.1 | GB13140.3 | UL486A-B, UL498 |
Nominal luas penampang konduktor (mm²) | Diameter Lubang bushing (mm) | Tinggi (mm) | Massa untuk konduktor (kg) |
0,5 | 6.5 | 260 | 0,3 |
0,75 | 6.5 | 260 | 0,4 |
1.0 | 6.5 | 260 | 0,4 |
1.5 | 6.5 | 260 | 0,4 |
2.5 | 9.5 | 280 | 0,7 |
4,0 | 9.5 | 280 | 0,9 |
6.0 | 9.5 | 280 | 1.4 |
10,0 | 9.5 | 280 | 2.0 |
16,0 | 13.0 | 300 | 2.9 |
25,0 | 13.0 | 300 | 4.5 |
35 | 14,5 | 320 | 6.8 |
1, Tinggi: ± 15mm. 2, Jika diameter lubang bushing tidak cukup besar, Anda dapat memilih yang lebih besar. | |||
