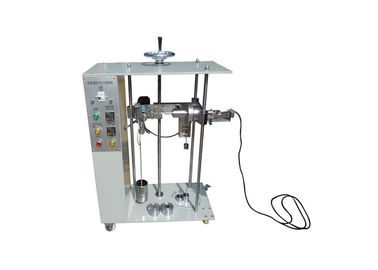

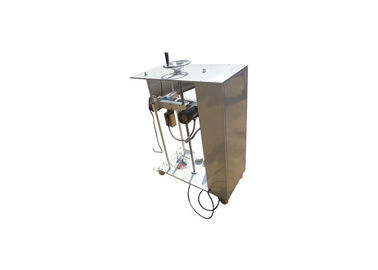

Kabel Daya IEC Test Equipment Tension / Torque Testing Machine AC220V 50HZ

Power Cord Strain dan Twist Tester

Informasi produk:

Alat uji sesuai dengan IEC60335-1: 25.15. Ini digunakan untuk menguji tegangan dan torsi kabel daya pada terminal dua uji coba peralatan yang menggunakan kabel daya, dan kabel fleksibel yang dimaksudkan secara permanen terhubung ke kabel tetap dan peralatan listrik rumah tangga lainnya, peralatan medis, memeriksa apakah perangkat penjepit Aman

Peralatan yang dilengkapi dengan kabel senur, dan peranti yang dimaksudkan untuk dihubungkan secara permanen ke kabel tetap dengan kabel fleksibel, harus dilengkapi anchorage kabel. Jangkar kabel harus meringankan konduktor dari regangan, termasuk memutar, pada terminal dan melindungi isolasi konduktor dari abrasi.

Tanda dibuat pada kabelnya saat ia berada pada gaya tarik yang ditunjukkan pada tabel berikut, pada jarak kira-kira 20 mm dari stopkontak kabel atau titik yang sesuai lainnya.

Kabelnya kemudian ditarik, tanpa menyentak, untuk 1 s di arah yang paling tidak menguntungkan dengan gaya yang ditentukan. Tes dilakukan sebanyak 25 kali.

Kabelnya, kecuali pada gulungan kabel otomatis, kemudian dikenakan torsi yang diaplikasikan sedekat mungkin dengan alat. Torsi ditentukan dalam tabel berikut dan diterapkan selama 1 menit.

Selama pengujian, kabel tidak akan rusak dan tidak menunjukkan tegangan yang cukup pada terminal. Gaya tarik dipasang kembali dan kabelnya tidak longitudinal dipindahkan lebih dari 2 mm.

Parameter teknik:

1, Power Supply: AC220V 50HZ;

2, Tarik berat: 20N * 2,30N * 2 (daya tarik 30N, 60N, 80N, 100N dapat dicapai);

3, Berat torsi: 5N * 1, 12.5N * 1, 17.5N * 1 (0.1Nm, 0.25Nm, 0.35Nm);

4, Waktu ketegangan: 0 ~ 9999 (dapat dipilih), 25 kali secara default;

5, Frekuensi ketegangan: 1 kali / detik;

6, Waktu torsi: 0,01S ~ 99 jam 99 menit;

7, Tabel - Tarik tenaga dan torsi.
