IEC60068-2-75 Perlengkapan Kalibrasi Hamm Hammer Untuk Laboratorium

IEC60068-2-75 Perlengkapan Kalibrasi Hamm Hammer Untuk Laboratorium

  • IEC60068-2-75 Perlengkapan Kalibrasi Hamm Hammer Untuk Laboratorium
  • IEC60068-2-75 Perlengkapan Kalibrasi Hamm Hammer Untuk Laboratorium
  • IEC60068-2-75 Perlengkapan Kalibrasi Hamm Hammer Untuk Laboratorium
  • IEC60068-2-75 Perlengkapan Kalibrasi Hamm Hammer Untuk Laboratorium
IEC60068-2-75 Perlengkapan Kalibrasi Hamm Hammer Untuk Laboratorium
Detail produk:
Tempat asal: Cina
Nama merek: HongCe
Sertifikasi: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
Nomor model: CSH-1
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 Set
Harga: Negotiatable
Kemasan rincian: kayu lapis
Waktu pengiriman: 25 hari
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: set 15 per bulan
Kontak
Detil Deskripsi produk
Akurasi: 0.01J Rentang pengukuran maksimum: 0-2J
Energi benturan: Maks. 2J Diameter pendulum: 20mm
Cahaya Tinggi:

mesin uji dampak

,

pendulum impact testing machine

Perangkat Kalibrasi Untuk Peralatan Kalibrasi Spring Hammer


Rincian Produk:
Seperti persyaratan yang ditunjukkan dalam IEC60068-2-75, perangkat kalibrasi ini digunakan untuk menguji energi tumbukan palu pegas. Ini adalah peralatan khusus untuk laboratorium.

Karena sulit untuk mengukur secara langsung untuk energi yang ditawarkan dari palu kalibrasi, prinsip kalibrasi perangkat ini adalah dengan membandingkan energi yang dihitung dengan massa pendulum dan ketinggian jatuhkan.

Kemampuan resolusi tertinggi dari perangkat ini adalah 0.01J. Mekanisme pelepasan ditingkatkan dalam desain, dapat mengurangi getaran maksimum pada pengujian ketika palu sewa, batang pendulum dan bantalan kedirgantaraan terbuat dari baja berkualitas baik yang diimpor, sehingga untuk meningkatkan presisi dan stabilitas perangkat .

Kemampuan resolusi tertinggi dari perangkat ini adalah 0.01J. Mekanisme pelepasan ditingkatkan dalam desain, dapat mengurangi getaran maksimum pada pengujian ketika palu sewa, batang pendulum dan bantalan kedirgantaraan terbuat dari baja berkualitas baik yang diimpor, sehingga untuk meningkatkan presisi dan stabilitas perangkat .


Parameter teknik:

Ketepatan 0.01J
Rentang pengukuran maksimum 0-2J
Dampak energi Maks. 2J
Berat Penutup berat tembaga (2J)
Panduan diameter alur 51mm
Bandul Baja
Diameter pendulum 20mm
Pendulum panjang 635mm ± 2,5mm
Pendulum H 120mm ± 2mm
Pendulum D 20mm ± 0,5mm
Pendulum W 4mm ± 0,01mm
Hilangnya energi pendulum <0,002J
Lepaskan perangkat Ac. Montir
Jarak pemicu > 30mm
Referensi IEC 60068-2-75 ara. B1


Prosedur untuk kalibrasi palu pegas:

B.1 Prinsip kalibrasi

Prinsip dari prosedur kalibrasi ini adalah membandingkan energi yang disediakan oleh palu pegas, yang sulit diukur secara langsung, dengan energi pendulum, dihitung dari massa dan tinggi jatuhnya.

B.2 Konstruksi perangkat kalibrasi

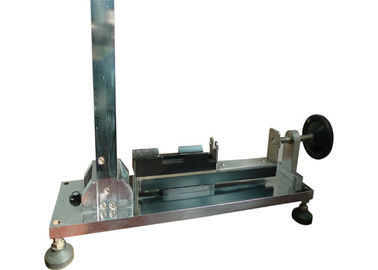

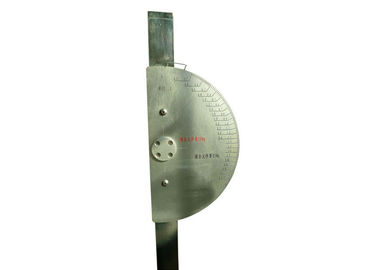

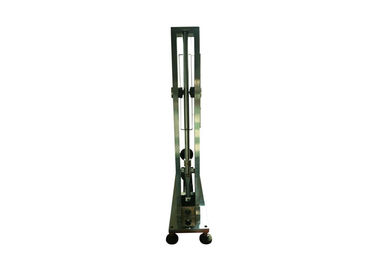

Perangkat kalibrasi yang dirakit ditunjukkan pada gambar B.1. Terlepas dari bingkai, bagian-bagian utama adalah bantalan "a", penunjuk tarik "b", pendulum "c", basis rilis "d" dan perangkat pelepas "e".

Bagian utama dari perangkat kalibrasi adalah pendulum "c" yang ditunjukkan pada gambar B.2. Untuk ujung bawah bandul ini dipasang pegas baja dengan detail yang ditunjukkan pada Gambar B.3. Pegas terbuat dari baja pegas, tidak memerlukan perlakuan khusus, dan dipasang dengan kaku pada pendulum "c".

Gambar B.4 menunjukkan beberapa bagian dalam skala besar

Perlu dicatat bahwa pegas ini dirancang untuk mengkalibrasi pegas pegas yang memiliki karakteristik sebagaimana didefinisikan dalam tabel 1 untuk nilai energi yang sama dengan atau kurang dari 1 J. Untuk palu palu kalibrasi yang memiliki karakteristik seperti yang didefinisikan untuk 2 J, pegas bandul dari perangkat kalibrasi harus dari desain yang berbeda.

Untuk mendapatkan karakteristik gesekan yang sesuai dari penunjuk, selembar kain tenun tebal ditempatkan di antara permukaan logam dari bantalan, kabel piano ditekuk sedemikian rupa sehingga kekuatan kecil diberikan pada kain.

Karena perangkat pelepas dilepas selama kalibrasi perangkat kalibrasi, perangkat pelepas dipasang pada dasar pelepas melalui sekrup.

B.3 Metode kalibrasi perangkat kalibrasi

Kalibrasi perangkat kalibrasi dilakukan dengan menggunakan elemen pemukul kalibrasi "g" yang diambil dari palu pegas, seperti yang ditunjukkan pada Gambar B.5. Sebelum kalibrasi, perangkat rilis dihapus dari perangkat kalibrasi.

Elemen pemukul kalibrasi ditangguhkan oleh empat benang linen "h" dari titik-titik suspensi yang terletak pada bidang horizontal, 2000 mm di atas titik kontak antara pendulum dan elemen pemukul kalibrasi ketika yang terakhir berada dalam posisi diam. Elemen pemukul kalibrasi dibiarkan berayun terhadap pendulum dan titik kontak dalam kondisi dinamis, titik "k", harus tidak lebih dari 1 mm di bawah titik kontak pada posisi istirahat. Poin suspensi kemudian dinaikkan pada jarak yang sama dengan perbedaan antara kedua titik kontak.
