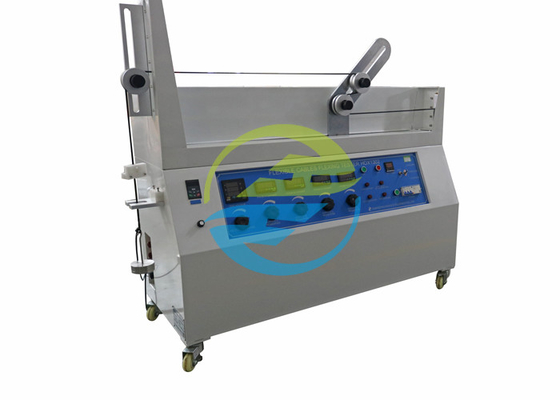

Uji Stroke 1000m Peralatan Pengujian Kabel Fleksibel Pemuatan Tegangan 0-400V

Uji Stroke 1000m Peralatan Pengujian Kabel Fleksibel Pemuatan Tegangan 0-400V

Uji Stroke 1000m Peralatan Pengujian Kabel Fleksibel Pemuatan Tegangan 0-400V
Test Stroke 1000m Flexible Cable Testing Equipment 0-400V Voltage Loading
Uji Stroke 1000m Peralatan Pengujian Kabel Fleksibel Pemuatan Tegangan 0-400V
Detail produk:
Tempat asal: CINA
Nama merek: HongCe
Sertifikasi: Calibration Certificate(cost additional)
Nomor model: HDX1302
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: Negotiatable
Kemasan rincian: Kemasan Ekspor Standar
Waktu pengiriman: 15 hari
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10 set per bulan
Kontak
Detil Deskripsi produk
Standar: IEC60245-2, IEC60065 Beban Saat Ini: 0-25A
Pemuatan tegangan: 0-400V Kecepatan Pengujian: 0,33m/S
Tes Stroke: 1000±20mm Core yang Cocok: 2-18
Nama: Peralatan Pengujian Kabel Fleksibel Jaminan: 1 tahun
Cahaya Tinggi:

Peralatan Pengujian Kabel Fleksibel Stroke 1000m

,

Peralatan Pengujian Kabel Fleksibel 400V

,

Peralatan Pengujian Kabel 0

Uji Stroke 1000m Peralatan Pengujian Kabel Fleksibel, 0-400VPemuatan tegangan



Deskripsi standar:

Pengujian ini harus dilakukan dengan alat yang ditunjukkan pada gambar 1 .Peralatan ini terdiri dari pembawa C, sistem penggerak untuk pembawa dan empat puli untuk setiap sampel kabel yang akan diuji.Pembawa C menopang dua katrol A dan B yang diameternya sama.Dua puli tetap, di kedua ujung peralatan, mungkin berdiameter berbeda dari puli A dan B, tetapi keempat puli harus diatur sedemikian rupa sehingga sampel horizontal di antara keduanya.Pembawa membuat siklus (gerakan maju dan mundur) pada jarak 1 m dengan kecepatan kira-kira konstan 0,33 m/s antara setiap pembalikan arah gerakan.Peralatan Pengujian Kabel
Katrol harus terbuat dari logam dan memiliki alur berbentuk setengah lingkaran untuk kabel melingkar dan alur datar untuk kabel datar.Klem penahan D harus dipasang sedemikian rupa sehingga tarikan selalu diterapkan oleh berat dari mana pembawa bergerak menjauh.Jarak dari satu klem penahan ke penyangganya, sementara klem lainnya bertumpu pada penyangganya, harus maksimum 5 cm.
Sistem penggerak harus sedemikian rupa sehingga pengangkut berputar dengan lancar dan tanpa sentakan ketika berbalik dari satu arah ke arah lain.
Contoh kabel fleksibel yang panjangnya sekitar 5 m harus direntangkan di atas puli, seperti yang ditunjukkan pada gambar 1, setiap ujungnya dibebani dengan beban.Massa berat ini dan diameter katrol A dan B diberikan dalam tabel 1 .Peralatan Pengujian Kabel

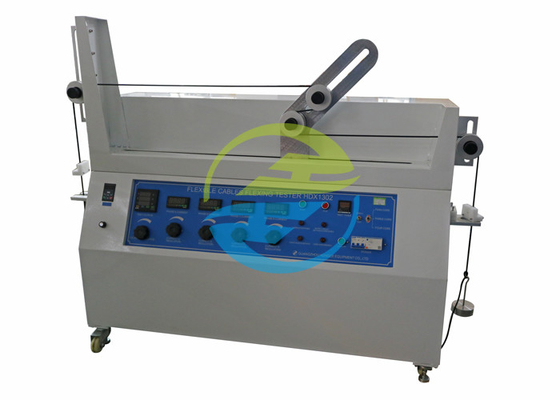

Uji Stroke 1000m Peralatan Pengujian Kabel Fleksibel Pemuatan Tegangan 0-400V 0

Angka standar:

Uji Stroke 1000m Peralatan Pengujian Kabel Fleksibel Pemuatan Tegangan 0-400V 1



Standar:IEC60245-1 Kabel berisolasi karet Tegangan pengenal hingga dan termasuk 450/750 V-Bagian 1: Persyaratan umum,IEC60245-2 ayat 3.1 Gambar 1 Kabel berisolasi karet Tegangan pengenal hingga dan termasuk 450/750 V-Bagian 2: Pengujian metode.

Aplikasi:Ini digunakan untuk memeriksa kekuatan mekanik kabel fleksibel yang sudah selesai.Pengujian ini tidak berlaku untuk kabel fleksibel dengan inti dengan luas penampang nominal lebih besar dari 4mm2 dan kabel yang memiliki lebih dari 18 inti yang diletakkan di lebih dari dua lapisan konsentris.

Sampel uji:Kabel fleksibel lengkap.Peralatan Pengujian Kabel



Parameter:

Sumber Daya listrik AC 220V/ 50HZ
Pemuatan inti saat ini 0-25A
Pemuatan tegangan 0-400V
Kecepatan pengujian 0,33m/S
Jarak pengujian 1000±20mm
Inti yang cocok 2-18Peralatan Pengujian Kabel
Luas penampang nominal 0.2~4mm2
Diameter katrol 60,80,120,160,200mm (Pelanggan opsional: Standar dilengkapi 3pcs)
Bobot gabungan 0.5kg, 1kg, 1.5kg, 2kg, 2.5kg, 3kg, 3.5kg, 4kg, 6kg, 7.5kg, 8kg
Pengujian kesalahan Gangguan arus, hubung singkat antar konduktor, pengujian dan hubung singkat antar puli.

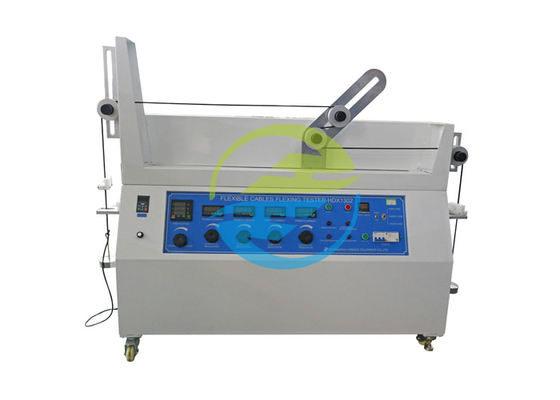

Gambar untuk referensi:



Uji Stroke 1000m Peralatan Pengujian Kabel Fleksibel Pemuatan Tegangan 0-400V 2
