UL1278 UL507 Probe Untuk Kawat Dilapisi Film 19,1 Mm Untuk Memverifikasi Aksesibilitas Bagian Aktif

UL1278 UL507 Probe untuk Kawat Berlapis Film 19,1 mm untuk Memverifikasi Aksesibilitas Bagian Aktif​

Deskripsi dalam UL1278 Klausul 8.1~8.5:

8 Aksesibilitas Bagian Aktif

8.1 Bagian listrik dari pemanas harus ditempatkan atau tertutup sedemikian rupa sehingga proteksi terhadap kontak yang tidak disengaja dengan bagian aktif yang tidak diinsulasi akan disediakan, kecuali bahwa persyaratan ini tidak berlaku untuk elemen kawat terbuka yang tampak bersinar dan sambungan yang berbatasan langsung dengan elemen.Lihat 3.1 , 8.2, 32.7 dan 32.1 4. Tutup sikat motor berinsulasi tidak memerlukan penutup tambahan.

8.2 Persyaratan dalam 8.1 tidak berlaku untuk selubung elemen berlapis logam terisolasi dalam pemanas yang memiliki perlengkapan untuk membumikan selungkup, meskipun selubung tersebut dianggap sebagai bagian aktif terbuka ketika jarak diukur.

8.3 Dalam menentukan apakah bukaan dalam selungkup dapat diterima, pertimbangan harus diberikan pada:

a) Kedekatan bagian aktif tidak berinsulasi (sebagaimana ditentukan dengan menerapkan 8.1, 8.2, 8.4, 8.5, dan 8.1 5 dan

b) Kemungkinan emisi insulasi terbakar, logam cair, dan bahan serupa melalui bukaan (sebagaimana ditentukan dengan menerapkan 7.3 – 7.6.)Uji Jari Probe

8.4 Untuk mengurangi kemungkinan kontak yang tidak disengaja yang mungkin melibatkan risiko sengatan listrik dari bagian aktif yang tidak berinsulasi atau kawat berlapis film, bukaan dalam selungkup harus memenuhi salah satu dari (a) atau (b).

a) Untuk bukaan yang memiliki dimensi minor (lihat 8.8) kurang dari 1 inci (25,4 mm), bagian atau kawat tersebut tidak boleh dikontakkan oleh probe yang diilustrasikan pada Gambar 8.3.

b) Untuk bukaan yang memiliki dimensi minor 1 inci atau lebih, bagian atau kawat tersebut harus diberi jarak dari bukaan seperti yang ditentukan dalam Tabel 8.1.Uji Jari Probe

Pengecualian: Selungkup integral dari motor tidak perlu memenuhi persyaratan ini jika memenuhi persyaratan dalam 8.5.

8.5 Sehubungan dengan bagian atau kawat sebagaimana disebutkan dalam 8.4, dalam selungkup integral dari motor sebagaimana disebutkan dalam pengecualian 8.4:

a) Bukaan yang memiliki dimensi minor (lihat 8.8) kurang dari 3/4 inci (19,1 mm) dapat diterima jika:

1) Kawat berlapis film tidak dapat dihubungi oleh probe yang diilustrasikan pada Gambar 8.2;

2) Dalam motor yang dapat diakses secara langsung (lihat 8.9), bagian aktif yang tidak berinsulasi tidak dapat dihubungi oleh probe yang diilustrasikan pada Gambar 8.4;atau

3) Dalam motor yang dapat diakses secara tidak langsung (lihat 8.9), bagian aktif yang tidak berinsulasi tidak dapat dihubungi oleh probe yang diilustrasikan pada Gambar 8.1.

b) Bukaan yang memiliki dimensi minor 3/4 inci (1 5,1 mm) atau lebih dapat diterima jika bagian atau kawat diberi jarak dari bukaan seperti yang ditentukan dalam Tabel 8.1 .Uji Jari Probe

Standar:UL398 Gambar 8.2(PA170B),UL507(PA170D),UL749 Gambar 2,UL982 Gambar 58.6 dan UL1278 Gambar 8.2(PA140A).

Aplikasi:Ini digunakan untuk pengujian garis pelapisan email (yaitu, transformator dan induktor).

Sampel uji:Transformator dan induktor.

Fitur:Pegangan nilon + probe, diproduksi sesuai dengan gambar standar.Uji Jari Probe

Parameter:

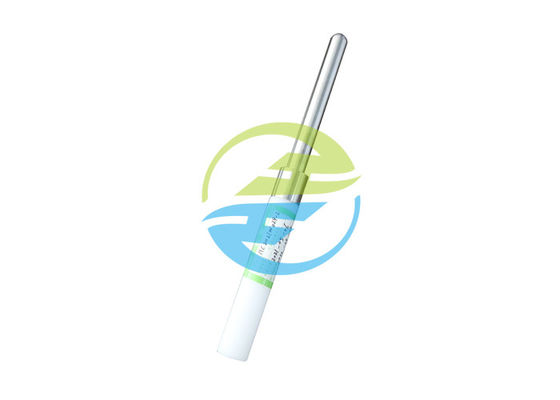

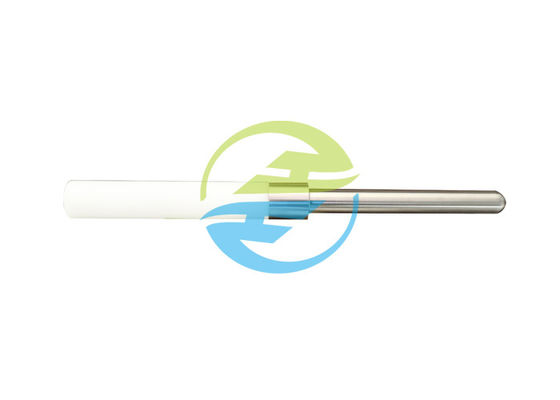

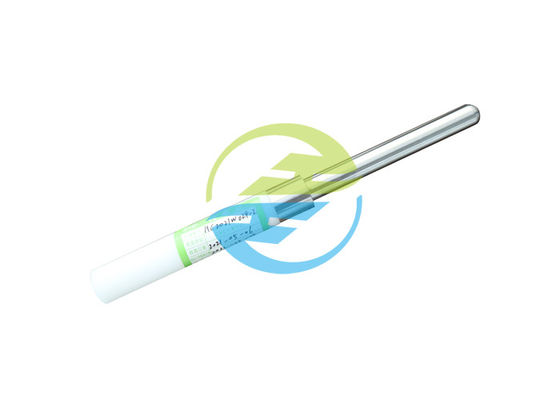

Gambar untuk referensi:
