UL507 Gbr 9.2 Probe Artikulasi Dengan Web Stop Test Finger Probe untuk Aksesibilitas Suku Cadang Aktif

UL507 Gambar 9.2 Articulate Probe Dengan Web Stop Test Finger Probe untuk Aksesibilitas Bagian Aktif

Deskripsi dalam UL507 Klausul 9.1~9.3:

9 Aksesibilitas Bagian Aktif
9.1 Umum
9.1.1 Untuk mengurangi risiko kontak yang tidak disengaja yang melibatkan risiko sengatan listrik dari bagian aktif yang tidak berinsulasi dan kawat berlapis film, bukaan pada selungkup peranti atau motor harus memenuhi 9.3.1 – 9.4.1 dan Tabel 9.1.
9.2 Motor yang dapat diakses secara langsung dan tidak langsung
9.2.1 Motor yang dapat diakses secara langsung adalah motor:
a) Yang dapat dihubungi tanpa melepas bagian apa pun;atau
b) Itu terletak dapat diakses untuk dihubungi.
9.3 Aplikasi probe
9.3.1 Probe yang dirujuk dalam Tabel 9.1 dan diilustrasikan pada Gambar 9.2 harus diterapkan pada setiap kedalaman yang diizinkan oleh bukaan dan harus diputar atau dimiringkan sebelum, selama, dan setelah penyisipan melalui bukaan ke posisi apa pun yang diperlukan untuk mencoba menghubungi bagian aktif yang tidak diisolasi atau kawat berlapis film.Jika perlu, konfigurasi harus diubah setelah penyisipan melalui bukaan.Konfigurasi mengacu pada posisi bagian sambungan dari probe.

Standar:IEC62368 Gambar V1, UL474 Gambar 5.1, UL507 Gambar 9.2(PA100A), UL982 Gambar 7.1, UL1017 Gambar 2, UL1062 Gambar1.2, UL1278Gambar 8.3, UL1310 Gambar 16.2, UL6500 Gambar14, UL60065 Gambar14 dan UL60950 Gambar NAF.1.

Aplikasi:Ini banyak digunakan dalam uji perlindungan kandang peralatan listrik.

Sampel uji:Bagian aktif enklosur atau bagian mekanis yang mudah diakses.

Fitur:Pegangan nilon + probe, diproduksi sesuai dengan gambar standar.

Parameter:

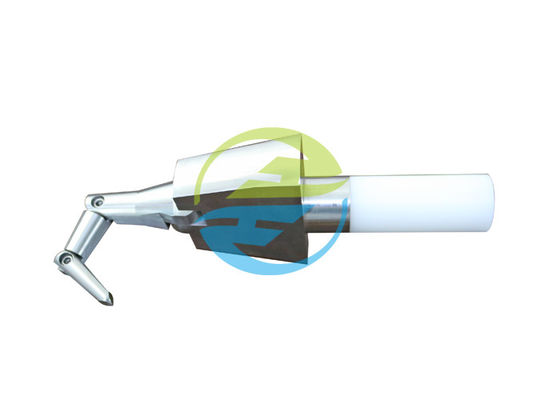

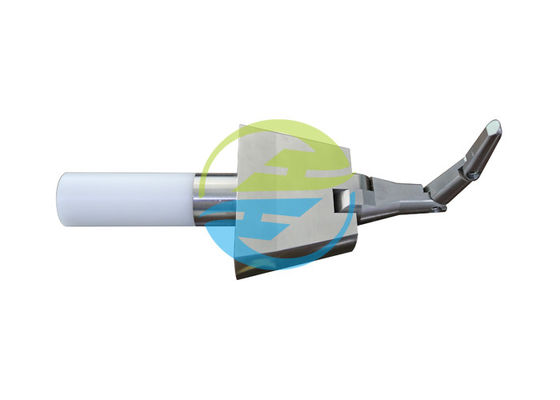

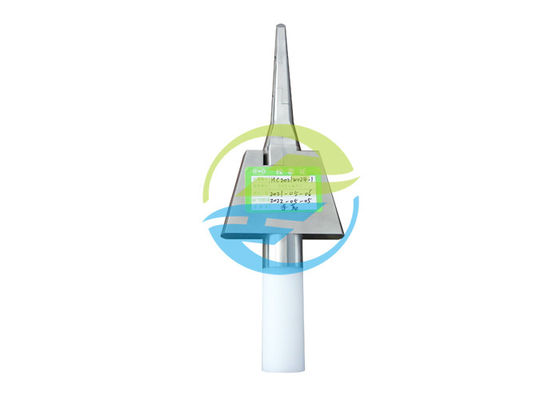

Gambar untuk referensi:
