IEC60529 IPX5 IPX6 Alat Uji Perlindungan Masuknya Pasir Dan Ruang Uji Debu

IEC60529 IPX5 IPX6 Alat Uji Perlindungan Masuknya Pasir Dan Ruang Uji Debu

Ruang uji pasir dan debu dirancang dan diproduksi sesuai dengan IEC60529-2001 <Tingkat perlindungan yang diberikan oleh penutup (kode IP)> Gambar 2, IEC60598-1-2008, dan lain-lain. Ini secara artifisial mensimulasikan lingkungan debu untuk menguji tahan debu kemampuan sampel uji.

Perangkat uji cocok untuk uji pasir dan debu produk listrik dengan angka karakteristik pertama 5 dan 6 (IPX5 dan IPX6).

Ruang dapat menyediakan aliran non-laminar dari udara bersirkulasi vertikal yang dimuat secara vertikal, dapat diatur waktunya;juga dilengkapi dengan pompa vakum yang dapat menyedot sampel uji, volume dan tekanan knalpot dapat disesuaikan;Selain itu, ruang dalam dikonfigurasikan dengan perangkat kontrol suhu aliran udara, untuk memastikan bahwa pengujian dalam kondisi lingkungan standar.

Menurut persyaratan standar, ruang uji ini menggunakan lingkungan debu simulasi buatan untuk menguji kemampuan sampel tahan debu.Persyaratan rinci dan kriteria kualifikasi harus sesuai dengan IEC60598-1-2008, IEC60529-2001 atau standar produk.

Parameter fungsi:

1. Bahan dalam: pelat baja tahan karat SUS304
2. jendela observasi besar di tengah pintu
3. Desain saluran udara yang unik memastikan aliran udara sirkulasi vertikal tidak berlapis di dalam kotak
4. Saringan bertautan persegi: diameter kawat nominal adalah 50μm, lebar nominal celah antar kabel adalah 75μm
5. Konsentrasi pasir dan debu di ruang dan pipa adalah 2kg ~ 4kg / m³
6. Kecepatan aliran udara: ≤2m / s
7. Uji dosis pasir (atau bedak): 2kg ~ 4kg / m³
8. PLC dan sistem kontrol cerdas layar sentuh
9. Sensor uji PT100
10. Perangkat perlindungan keamanan
11. Instrumen di atas fungsi perlindungan suhu
12. Perlindungan kehilangan fase catu daya
13. Pemutus sirkuit kebocoran
14. Catu daya: AC380 V, 50 Hz
15. Pintu: pintu kaca tempered
16. Pompa vakum 60 ~ 600L / H.
17. Katup pengatur tekanan, nosel hisap dan pengatur tekanan set tiga bagian
18. Pengontrol: pengontrol terprogram (pengontrol ini memiliki fungsi pengaturan arbitrer berikut)

1. meniup debu waktu (berhenti, bertiup) dapat disesuaikan
2. Periode siklus: dapat disesuaikan secara sewenang-wenang
3. Waktu uji prasetel: 0s ~ 999h99m99s, dapat disesuaikan
4. Power on: off-on-off

19. Blower: semua kipas sentrifugal plastik
20. Catatan: Perangkat ini tidak dapat memenuhi uji pasir dan debu dengan sumber angin.
21. Lingkungan pengoperasian: suhu 15 ~ 35 ℃, kelembaban 25 ~ 75% HR

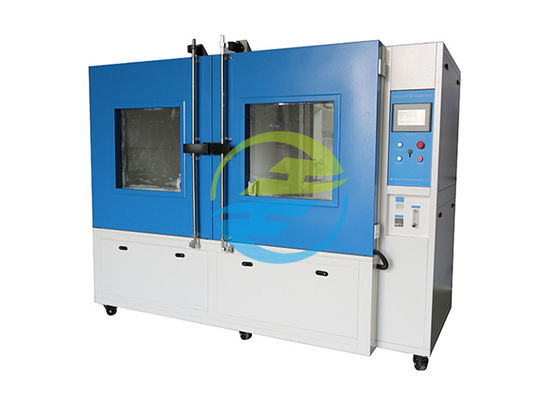

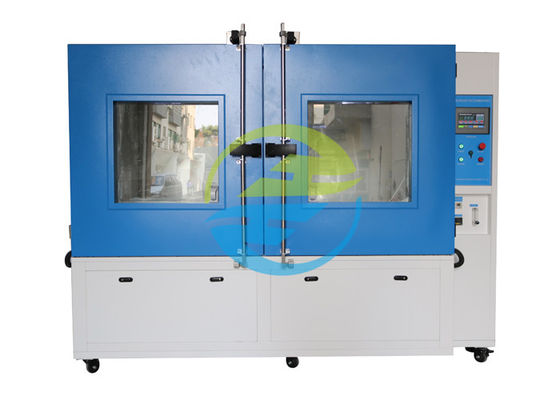

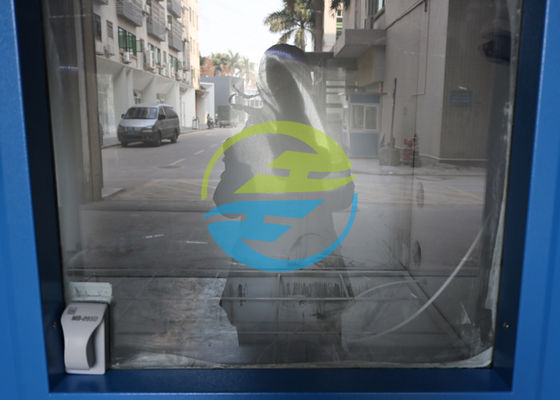

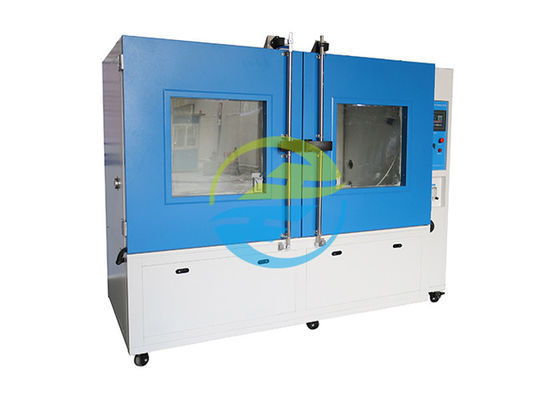

Gambar untuk referensi:
