Deskripsi standar (IEC60884-1 klausul 23.4):

23.4 Tusuk-kontak yang tidak dapat dikawati ulang dan kotak-kontak portabel yang tidak dapat dikawat ulang harus dirancang sedemikian rupa sehingga kabel fleksibel dilindungi dari pembengkokan yang berlebihan saat masuk ke lengkapan.
Pelindung yang disediakan untuk tujuan ini harus dari bahan insulasi dan harus dipasang dengan cara yang andal.
CATATAN 1 Pegas logam heliks, apakah telanjang atau ditutupi dengan bahan insulasi, sebaiknya tidak digunakan sebagai pelindung kabel fleksibel.
Kesesuaian diperiksa dengan inspeksi dan dengan uji lentur yang dilakukan dengan menggunakan peralatan seperti yang ditunjukkan pada gambar 21.
Pengujian dilakukan pada spesimen baru.Plug Socket Tester
Spesimen dipasang pada anggota osilasi dari peralatan sehingga, ketika berada di tengah perjalanannya, sumbu kabel fleksibel, di mana ia memasuki spesimen, vertikal dan melewati sumbu osilasi.
Spesimen dengan kabel datar dipasang sedemikian rupa sehingga sumbu utama penampang sejajar dengan sumbu osilasi.
Lengkapan harus dipasang pada peralatan uji dengan cara berikut:
- colokan: dengan pin;Plug Socket Tester
- kotak kontak portabel: pada jarak 4 mm sampai 5 mm ke arah kabel fleksibel, dari permukaan pengikatan;tusuk kontak uji yang memiliki dimensi maksimum harus dimasukkan ke dalam kotak kontak portabel selama pengujian.
Lengkapan adalah, dengan variasi jarak antara bagian pengencang bagian osilasi dan sumbu osilasi, diposisikan sedemikian rupa sehingga kabel fleksibel membuat gerakan lateral minimum ketika bagian osilasi dari aparatus uji dipindahkan melewati perjalanan penuhnya.
CATATAN 2 Agar dapat dengan mudah menemukan dengan percobaan posisi pemasangan dengan gerakan lateral minimum dari kabel fleksibel selama pengujian, peralatan pelentur harus dibangun sedemikian rupa sehingga penyangga yang berbeda untuk lengkapan dipasang pada osilasi. anggota dapat dengan mudah disesuaikan.Plug Socket Tester
CATATAN 3 Direkomendasikan untuk memiliki perangkat (misalnya, slot atau pin) untuk melihat apakah kabel fleksibel membuat gerakan lateral minimum.
Kabel fleksibel dibebani dengan massa sedemikian rupa sehingga gaya diberikan
- 20 N untuk lengkapan dengan kabel fleksibel yang memiliki luas penampang nominal melebihi 0,75 mm2;
- 10 N untuk aksesoris lainnya.
Arus yang sama dengan arus pengenal aksesori atau arus berikut, mana saja yang lebih rendah, dilewatkan melalui konduktor:
- 16 A untuk lengkapan dengan kabel fleksibel yang memiliki luas penampang nominal lebih besar dari 0,75 mm2;
- 10 A untuk lengkapan dengan kabel fleksibel yang memiliki luas penampang nominal 0,75 mm2;
- 2,5 A untuk lengkapan dengan kabel fleksibel yang memiliki luas penampang nominal kurang dari 0,75 mm2.
Tegangan antara konduktor sama dengan tegangan pengenal spesimen.
Bagian yang berosilasi digerakkan melalui sudut 90 ° (45 ° di kedua sisi vertikal), jumlah pelenturan menjadi 10.000 dan kecepatan pelenturan 60 / menit.
CATATAN 4 Melenturkan adalah satu gerakan, baik ke belakang atau ke depan.
Spesimen dengan kabel fleksibel berpenampang bundar diputar melalui 90 ° dalam bagian berosilasi setelah 5.000 pelenturan;spesimen dengan kabel fleksibel datar hanya ditekuk dalam arah tegak lurus terhadap bidang yang mengandung sumbu konduktor.
Selama uji lentur, harus ada
- tidak ada gangguan arus,
- tidak ada korsleting antar konduktor.
CATATAN 5 Hubung singkat antara konduktor kabel fleksibel adalah
dianggap terjadi jika arus mencapai a
nilai yang sama dengan dua kali arus uji aksesori.
Setelah pengujian, pelindung, jika ada, harus tidak terlepas dari badan dan insulasi kabel fleksibel harus tidak menunjukkan tanda-tanda abrasi atau keausan;untaian putus konduktor harus tidak menembus insulasi sejauh dapat dijangkau.

Perkenalan produk:

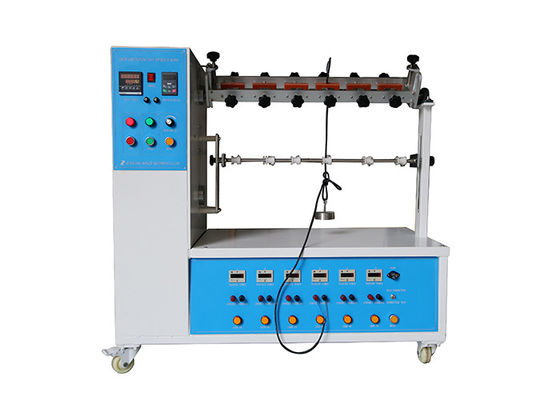

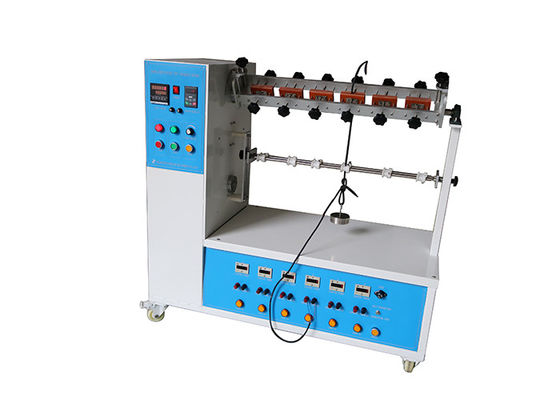

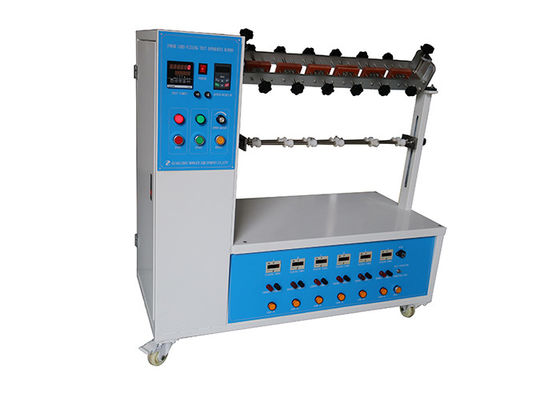

Peralatan uji fleksibilitas kabel steker dirancang dan diproduksi sesuai dengan persyaratan standar IEC 60884-1 gambar 21, yang digunakan untuk memproses uji tekuk kabel daya dari steker yang tidak dapat dikabelkan ulang, peralatan dan peralatan listrik serupa (perkakas listrik).

Perangkat ini dapat diatur waktu uji (hingga 999999), dapat melakukan tes dan menghitung jumlah tes secara otomatis.Ketika waktu pengujian mencapai nilai preset, sistem akan mati secara otomatis dan sinyal penyelesaian berbunyi.Setelah alat uji terhubung ke beban eksternal, itu dapat digunakan untuk memproses pengujian dengan beban.Plug Socket Tester

Standar: IEC 60884-1 2013 klausul 23.4 dan gambar 21, UL817, VDE0620

Aplikasi: Perangkat ini digunakan untuk menguji sifat pelenturan dari steker (terminal) yang tidak dapat dikabelkan ulang dan soket-soket portabel yang tidak dapat dikabelkan ulang, periksa kekuatan kelelahan kabel daya dan jaket.

Sampel uji: Steker yang tidak dapat dikabelkan ulang dan stopkontak portabel yang tidak dapat dikabelkan ulang

Fitur: Motor pengurang kecepatan mengontrol struktur blok geser engkol untuk melakukan gerakan bolak-balik, sudut pelenturan kiri dan kanan disesuaikan dengan skala manual, dan model layar sentuh penyesuaian otomatis sudut dapat disesuaikan.

Penguji akan mati otomatis saat waktu pengujian yang telah ditentukan selesai.

Parameter:

1. Catu daya: AC220V 50Hz
2. Sudut lentur: Sudut putar di kedua sisi untuk 45 °, 60 °, atau 90 °.Dapat disesuaikan
3. Tingkat lentur: 10 ~ 60rpm (konversi frekuensi), default 60 kali / menit
4. Berat: 20N, 10N.6 masing-masing (bobot UL 113g dan 284g dapat disesuaikan)
5. Stasiun uji: 6 stasiun, dengan 6 set perangkat penjepit
6. Waktu tes: satu penghitung umum, 6 penghitung individu.0 ~ 999999 preset
7. Teori mekanik: Blok engkol pada gearbox reduksi digerakkan oleh motor listrik untuk melakukan aksi bolak-balik.
8. Indikator kabel rusak: Φ25 lampu indikator merah
