In - Line Automatic Flame Welding Machine Automatic Brazing Machine
Mesin Las Api Otomatis In-line Mesin Brazing Otomatis
Detail produk:
Tempat asal: Cina
Nama merek: HongCe
Sertifikasi: calibration certificate (cost additional)
Nomor model: HJ088
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: Negotiatable
Kemasan rincian: kayu lapis
Waktu pengiriman: 60 hari
Syarat-syarat pembayaran: L / C, T / T
Menyediakan kemampuan: 1 set / bulan
Kontak
Detil Deskripsi produk
Nama Produk: Mesin Brazing Api Otomatis In-line Warna: putih
Jaminan: 1 tahun Pemakaian: Mesin las
Tekanan oksigen: ≥5bar Tekanan nitrogen: 3 ~ 7bar
Jenis gas: LPG / NG Kecepatan garis menyampaikan garis: Kecepatan pengelasan : 1-3m / mnt
Cahaya Tinggi:

Mesin Las Api Otomatis Sejajar

,

Mesin Las Api Otomatis 3m / mnt

Mesin Las Api Otomatis In-line Mesin Brazing Otomatis



Informasi produk:

Pematrian api otomatis, juga dikenal sebagai pengelasan senjata baris, biasanya mengadopsi mode api multi nozzle atau mode pemanas terowongan api.Melalui transmisi linier benda kerja atau mode rotasi meja kerja, konversi posisi perakitan, pemanasan awal dan pemanasan, penyampaian fluks solder, pendinginan, pembongkaran, dan proses lainnya dapat direalisasikan.Sesuai dengan kebutuhan, beberapa stasiun pemanasan awal dan pemanas dapat diatur untuk memanaskan benda kerja dalam beberapa bagian.Untuk memastikan suhu seragam di area sambungan, obor las dan posisi pemanasan benda kerja pada setiap posisi harus dikonfigurasi secara wajar.Jika perlu, ayunan obor las atau rotasi benda kerja dapat digunakan untuk mewujudkan pemanasan seragam sambungan brazing.

Peralatan mematri api otomatis terdiri dari sistem mekanis, sistem kontrol otomatis, dan sistem pengelasan.Apa pun jenis peralatan yang digunakan, faktor-faktor berikut harus dipertimbangkan untuk peralatan mematri api otomatis:

Perakitan dan pemuatan benda kerja;solder dan fluks preset;mode pemanasan;pendinginan dan pembongkaran bagian brazing.

Flame brazing otomatis banyak digunakan, seperti evaporator pada lemari es free frost, evaporator dan kondensor pada air conditioner.Kebanyakan dari mereka adalah struktur sirip yang terdiri dari tabung tembaga dan sirip aluminium.Untuk sambungan siku tembaga berbentuk U besar dan kecil, sebagian besar dilengkapi dengan cincin solder prefabrikasi dan dibrazing dengan mesin mematri api otomatis.Gas asetilen, gas minyak cair atau gas propana dapat digunakan sebagai gas yang mudah terbakar dari mesin mematri api otomatis, dan gas propana adalah yang terbaik.Pada saat yang sama, trimetil borat dimasukkan ke dalam gas sebagai bahan pelindung lapisan mematri untuk mencegah oksidasi dan memperbaiki penampilan.

Prinsip peralatan:

Melalui otomatisasi proses mematri, kecepatan jalur dan nyala api jalur konveyor dikontrol secara efektif untuk mewujudkan kontrol efektif waktu pengelasan;Pada saat yang sama, kontrol efektif aliran gas membuat suhu pengelasan dan pembentukan kolam solder terkontrol dengan baik untuk memastikan stabilitas dan konsistensi kualitas pengelasan.

Gunakan persyaratan

1. Catu daya: 3-fase 5-kawat 380VAC;fase tunggal 220V, 50Hz, rentang fluktuasi tegangan ± 10%.

2. Tekanan air pendingin: 2 ~ 6bar

3. Tekanan udara terkompresi: 5 ~ 8bar

4. Tekanan gas: gas alam:> 1.2bar;LPG:> 0.6bar

5. Tekanan oksigen: ≥5bar.

6. Tekanan nitrogen: 3 ~ 7bar.

7. Suhu lingkungan: 0 ℃ ~ 40 ℃, kelembaban relatif: 30 ~ 98% RH.

Indeks teknis peralatan:

1. Spesifikasi: pengelasan otomatis tabung-U pendek penukar panas, 1-3 baris produk.Ketika ketinggian permukaan rantai sabuk konveyor 400mm, peralatan dapat beradaptasi dengan tinggi produk 200 ~ 1400mm;

Ketinggian ban berjalan adalah h-height (unit: 600 mm).

2. Kecepatan jalur produksi:

Spesifikasi tabung U kecil Ф 7: kecepatan jalur dua baris produk tidak boleh kurang dari 3,0 m / menit;kecepatan garis 3 baris produk tidak boleh kurang dari 2,5 m / menit.

3. Persyaratan benda kerja: permukaan benda kerja bersih, tidak ada lapisan oksida yang jelas, spesifikasi seragam, posisi cincin seragam;

4. Efek pengelasan: solder mengalir merata, kolam cair penuh, dan tidak ada pengelasan palsu dan tidak ada lapisan oksida yang menghitam.Dalam kondisi produksi massal, tingkat sambungan solder yang memenuhi syarat> 98% (kecuali untuk cacat pengelasan yang disebabkan oleh cacat kualitas solder, cacat pembentukan las, kebersihan las yang buruk, fluktuasi besar tekanan sumber gas, dll.)

Struktur utama

Bagian utama

1. Ukuran badan mesin las: 1750 (L) x 1650 mm (W);

2. Peleton pemanas awal: ada dua kelompok, satu di setiap sisi.

3. Pistol las: ada dua kelompok, satu untuk setiap sisi.

Jumlah nozel untuk pemanasan awal dan las adalah 30/30.

4. Mode pendinginan benda kerja: pendingin udara;

5. Sungkup asap: ukuran sambungan φ 350;(pelanggan bertanggung jawab untuk desain dan pemasangan sistem pembuangan)

6. Sistem pendingin air: alat las dilindungi oleh sirkulasi air pendingin untuk memperpanjang masa pakai nosel dan secara otomatis berhenti tanpa air.

7. Mode penyegelan peralatan: benar-benar tertutup.

Parameter:

Parameter teknis peralatan
Panjang jalur konveyor Segmen anterior segmen menengah segmen posterior
6000 1750 7250
Lebar pelat rantai > 120mm
Kecepatan garis menyampaikan garis Kecepatan pengelasan: 1-3m / mnt
Jenis gas LPG / NG
Mode penyegelan host pengelasan Tutup total
Dimensi dasar peralatan (hanya untuk referensi)

ukuran mesin utama: 1750mm x1650mm x2500mm

kabinet gas / listrik: 1200mm x400mm x2000mm

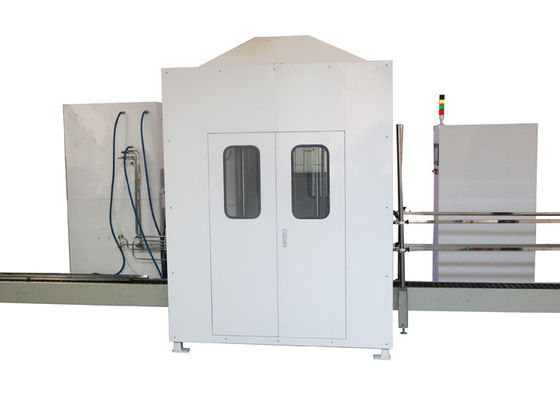

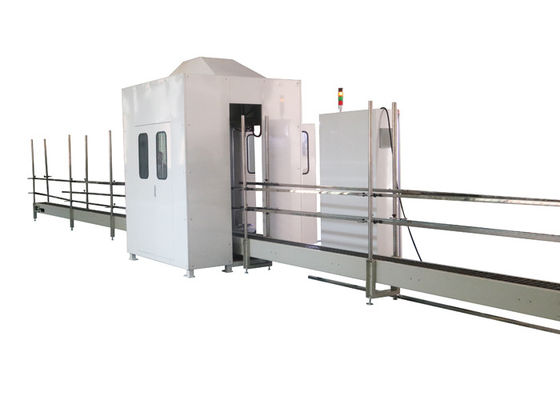

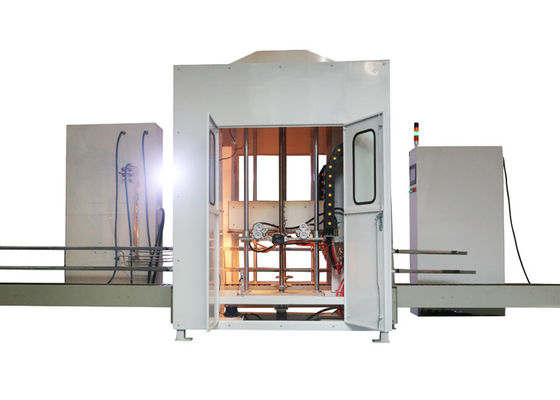

Mesin Las Api Otomatis In-line Mesin Brazing Otomatis 0
