0-360 ° / S PLC Intelligent Integrated Control Kulkas Penguji Ketahanan Pintu

0-360 ° / S PLC Intelligent Integrated Control Kulkas Penguji Ketahanan Pintu

0-360°/S PLC Intelligent Integrated Control Refrigerator Door Endurance Tester
0-360°/S PLC Intelligent Integrated Control Refrigerator Door Endurance Tester

Detail produk:

Tempat asal: Cina
Nama merek: HongCe
Sertifikasi: calibration certificate (cost additional)
Nomor model: HJ0636C

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1 set
Harga: Negotiatable
Kemasan rincian: kayu lapis
Waktu pengiriman: 40 hari
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 10 set / bulan
Kontak
Detil Deskripsi produk
Nama Produk: Penguji Daya Tahan Pintu Kulkas Sumber Daya listrik: 220V 50Hz
Standar: IEC 60335-2-24, IEC 62552 Aplikasi: uji pintu lemari es
Mode Drive: Penggerak motor servo Berputar Buka Tutup Pintu Sudut: 0-90 °, dapat disetel sebelumnya
Jarak Pembukaan Pintu Laci: 0-100mm, dapat disetel sebelumnya Jaminan: 1 tahun
Cahaya Tinggi:

PLC Refrigerator Door Endurance Tester

,

360°/S Refrigerator Door Endurance Tester

0-360 ° / s PLC kontrol terintegrasi cerdas Penguji Ketahanan Pintu Kulkas


Proyek Uji:
IEC 60335-2-24 klausul 22.112

Pintu dan tutup kompartemen peralatan uji peralatan



22.11 2 Pintu dan tutup kompartemen pada peranti dengan ruang bebas harus dapat dibuka dari dalam.
Kesesuaian diperiksa dengan pengujian berikut.
Peranti kosong diputuskan dari suplai, ditempatkan pada penyangga horizontal dan diratakan sesuai dengan petunjuk pemasangan, dengan roda dan penggulung, jika ada, diorientasikan, disetel atau diblok untuk mencegah peranti bergerak.Kunci, jika ada, pada pintu atau tutup dibiarkan tidak terkunci.
Pintu dan tutup ditutup selama 15 menit.
Gaya kemudian diterapkan ke suatu titik, ekivalen dengan titik bagian dalam yang dapat diakses, dari setiap pintu atau tutup yang sesuai dari peranti, pada titik tengah tepi terjauh dari sumbu engsel dengan arah tegak lurus terhadap bidang tutup atau pintu.
Gaya harus diterapkan pada kecepatan tidak melebihi 15 N / s dan tutup atau pintu harus terbuka sebelum gaya melebihi 70 N.


IEC 62552 klausul 11.2, klausul 11.3

Uji ketahanan untuk pintu, tutup dan laci



11.2 Pintu dan tutup luar
11.2.1 Kondisi pengujian / persiapan
Suhu lingkungan harus antara +16 ° C dan +32 ° C.
Peranti pendingin harus dimatikan.
Rak pintu harus dibebani sesuai dengan 13.3.2.8 atau Klausul 12, sebagaimana mestinya.
11.2.2 Urutan pembukaan (lihat Gambar 4)
Gerakan pintu harus dikontrol dari sudut 0 ° ke sudut bukaan antara 5 ° dan 15 °, diikuti dengan gerakan bebas pintu, gerakan yang dikontrol mendekati sinusoidal.Pembukaan pintu akan dilakukan pada kuartal pertama periode siklus.
11.2.3 Urutan penutup (lihat Gambar 4)
Pergerakan pintu harus dikontrol dari sudut bukaan 45 ° ke sudut antara 40 ° dan 35 °, diikuti dengan pergerakan bebas pintu dan penutupannya seperti pada penggunaan normal.
Jumlah siklus per menit harus 10 sampai 25.
- Untuk kompartemen dengan suhu internal TW - 6 ° C, pintu dan tutup eksternal harus tahan terhadap 100 000 operasi pembukaan dan penutupan tanpa kerusakan yang dapat merugikan kedap udara pintu atau tutup.
- Untuk kompartemen dengan suhu internal T u - 6 ° C, pintu dan tutup eksternal harus tahan terhadap 30.000 operasi pembukaan dan penutupan tanpa penurunan kualitas yang dapat mengganggu kedap udara pintu atau tutup.
Kesesuaian harus diperiksa setelah prosedur menggunakan pengujian sesuai Ayat 9.

0-360 ° / S PLC Intelligent Integrated Control Kulkas Penguji Ketahanan Pintu 0

11.3 Laci eksternal
11.3.1 Kondisi pengujian / persiapan
Suhu lingkungan harus antara +16 ° C dan +32 ° C.
Peranti pendingin harus dimatikan.
Semua keranjang, rak dan kontainer harus dimuat sesuai dengan Klausul 12.
11.3.2 Urutan pembukaan (lihat Gambar 5)
Laci harus ditarik dalam jarak 15 mm hingga 20 mm dari posisi terbuka penuhnya.
11.3.3 Urutan penutup (lihat Gambar 5)
Laci harus ditutup seperti penggunaan normal dari dalam jarak 15 mm hingga 20 mm dari posisi terbuka penuhnya.

0-360 ° / S PLC Intelligent Integrated Control Kulkas Penguji Ketahanan Pintu 1

Jumlah siklus per menit harus antara 5 dan 10.
- Untuk kompartemen dengan suhu internal TW - 6 ° C,
1) laci tunggal harus tahan 100 000, dan
2) beberapa laci masing-masing tahan 50.000,
operasi pembukaan dan penutupan tanpa kerusakan yang dapat mengganggu kedap udara penyegelan laci.
- Untuk kompartemen dengan suhu internal T u - 6 ° C, setiap laci harus tahan 30.000 operasi pembukaan dan penutupan tanpa penurunan kualitas yang dapat merugikan kedap udara segel laci.
Kesesuaian harus diperiksa setelah prosedur menggunakan pengujian sesuai Ayat 9.


Parameter teknik:

Rentang Spesimen, Penggunaan, Prinsip, Struktur, dan Lingkungan Penggunaan
Sampel dan Batasan Alat Pendingin (Kulkas)
Tujuan Tes Ini digunakan untuk uji ketahanan interlock atau pemandu pintu lemari es atau laci untuk memverifikasi keandalan interlock;juga digunakan untuk membantu pengujian lain untuk operasi pembukaan dan penutupan pintu berulang, seperti uji pencairan bunga es dan uji kebocoran zat pendingin
Prinsip Uji Motor menggerakkan manipulator, menggerakkan pintu atau penutup yang dihisap oleh Pengisap vakum untuk membalas pada kecepatan tertentu, untuk memverifikasi keandalan perangkat yang saling mengunci.
Struktur

Peralatan tersebut dibagi menjadi kabinet kontrol listrik (termasuk pengatur tegangan beban), rangka, dan lengan robot.
Ukuran: 1500 × 1300 × 2200 (mm) W × D × H.
Berat: 140kg

Lingkungan Operasi

Catu daya: AC220V ± 10% / 50-60Hz, daya: 6KW
Sumber udara: 0,5-0,7MPa Udara terkompresi
Tempat Penggunaan: Tekanan atmosfer 80 ~ 106kpa ; Suhu sekitar 5 ~ 40 ° C ; kelembaban relatif (20 ~ 80)% RH ; Tidak ada guncangan hebat, getaran, tidak ada gangguan elektromagnetik, tidak ada debu, tidak ada gas yang dapat meledak dan korosif, pembuangan panas yang baik

Performa
Stasiun Uji

Posisi Aksi Pintu Putar
Stasiun aksi laci

Metode Pengendalian Listrik Kontrol terintegrasi cerdas PLC, operasi antarmuka sentuh manusia-mesin 7 inci
Mode Berkendara Penggerak motor servo
Metode Penjepitan Sampel Pengisap vakum
Buka / Tutup Kecepatan Pintu

Gerak Pintu Berputar: 0-360 ° / s (1.5m / s), dapat diatur sebelumnya
Tindakan laci: 0-100mm / s, dapat diatur sebelumnya

Berputar Buka Tutup Pintu Sudut 0-90 °, dapat diatur sebelumnya
Jarak Pembukaan Pintu Laci 0-100mm, bisa disetel
Waktu Tes 0-999999 kali, dapat diatur sebelumnya
Tegangan Beban 0-250V, dapat disesuaikan
Item Tes Dan Proses Pembuatan

1. Uji ketahanan perangkat interlock pintu kulkas

Proses: Pengisap vakum otomatis menyedot pintu ---- Buka pintu ke sudut yang telah ditentukan dengan kecepatan yang telah ditetapkan (45 °) ---- tutup pintu dengan kecepatan yang telah ditetapkan ---- Buka dan tutup pintu berulang kali hingga mencapai waktu ujian

2. Uji ketahanan pintu laci lemari es
Proses: Pengisap vakum otomatis menyedot pintu ---- Buka laci ke jarak yang telah ditentukan dengan kecepatan yang telah ditetapkan (15-25mm) ---- Tutup laci dengan kecepatan yang telah ditetapkan ---- Buka dan tutup laci berulang kali hingga mencapai waktu ujian

Perangkat Perlindungan Keamanan
Kekuasaan Perlindungan kebocoran, kelebihan beban dan perlindungan sirkuit pendek
Motor Overload, proteksi hubung singkat

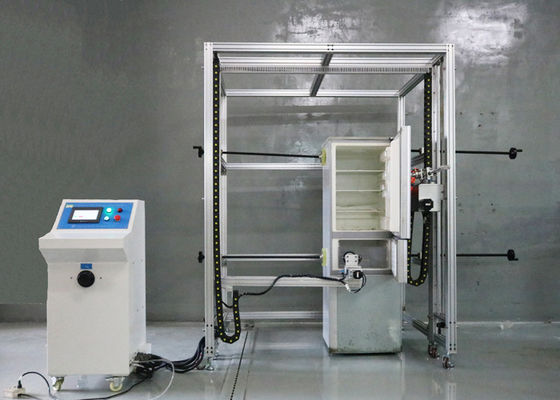

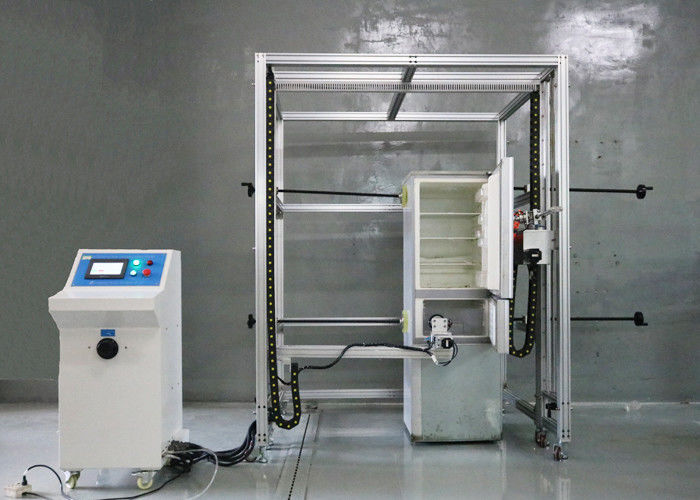

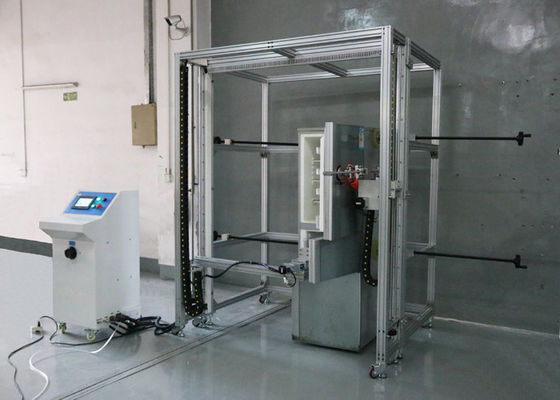

Tampilan gambar:

0-360 ° / S PLC Intelligent Integrated Control Kulkas Penguji Ketahanan Pintu 2

0-360 ° / S PLC Intelligent Integrated Control Kulkas Penguji Ketahanan Pintu 3
