37 ° Alat Uji Perlindungan Masuk Air IP2X Finger Probe B

37 ° Alat Uji Perlindungan Masuk Air IP2X Finger Probe B

  • 37 ° Alat Uji Perlindungan Masuk Air IP2X Finger Probe B
  • 37 ° Alat Uji Perlindungan Masuk Air IP2X Finger Probe B
  • 37 ° Alat Uji Perlindungan Masuk Air IP2X Finger Probe B
  • 37 ° Alat Uji Perlindungan Masuk Air IP2X Finger Probe B
37 ° Alat Uji Perlindungan Masuk Air IP2X Finger Probe B
Detail produk:
Tempat asal: Cina
Nama merek: HongCe
Sertifikasi: Calibration certificate(cost additional)
Nomor model: HT-I02
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: Negotiatable
Kemasan rincian: Kotak aluminium
Waktu pengiriman: 7 hari
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: Set 30 per bulan
Kontak
Detil Deskripsi produk
Jaminan: 1 tahun Pemakaian: Tes Perlindungan Air Masuknya
Standar: IEC60529 Aplikasi: Untuk tes IP2X
Diameter penyekat: Ф75 ± 0,2 Panjang jari: 80 ± 0,2
Sudut bevel pemotongan ujung jari: 37 ° Lancip ujung jari: 14 °
Cahaya Tinggi:

Alat Uji Perlindungan Masuk IP2X

,

Peralatan Uji Perlindungan Masuknya Air

IEC60529 IP2X Alat Uji Perlindungan Masuknya Probe Jari B





Standar: IEC 61032 gambar 2, IEC60950 gambar 2A, IEC60884, IEC60335, UL507, dan UL1278 gambar 8.4.

Deskripsi standar:

IEC60529

12.3 Ketentuan penerimaan

Perlindungannya memuaskan jika jarak yang cukup antara probe akses dan bagian berbahaya dijaga.
Untuk pengujian angka karakteristik pertama 1, probe akses berdiameter 50 mm harus tidak sepenuhnya melewati lubang.
Untuk pengujian angka karakteristik pertama 2, jari uji bersendi dapat menembus hingga panjang 80 mm, tetapi permukaan penghenti ( 50 mm  20 mm) tidak boleh melewati lubang.Mulai dari posisi lurus, kedua sambungan jari uji harus ditekuk berturut-turut melalui an
sudut hingga 90 ° terhadap sumbu dari bagian jari yang berdampingan dan harus ditempatkan di setiap posisi yang memungkinkan.
Lihat lampiran A untuk klarifikasi lebih lanjut.Peralatan Uji Ingress Protection

15.3 Ketentuan penerimaan
Perlindungannya memuaskan jika jarak yang cukup antara probe akses dan bagian berbahaya dijaga.
Dalam kasus pengujian untuk huruf B tambahan, jari uji yang bersendi dapat menembus hingga panjang 80 mm, tetapi stop face (∅ 50 mm × 20 mm) tidak boleh melewati lubang.Peralatan Uji Ingress Protection
Mulai dari posisi lurus, kedua sambungan jari uji harus secara berturut-turut ditekuk dengan sudut hingga 90 ° terhadap sumbu bagian jari yang bersebelahan dan harus ditempatkan pada setiap posisi yang memungkinkan.
Dalam hal pengujian untuk huruf C dan D tambahan, probe akses dapat menembus panjang penuhnya, tetapi permukaan penghenti tidak boleh menembus sepenuhnya melalui bukaan.Lihat lampiran A untuk klarifikasi lebih lanjut.Peralatan Uji Ingress Protection
Kondisi untuk verifikasi izin yang memadai identik dengan yang diberikan dalam 12.3.1, 12.3.2 dan 12.3.3.

Aplikasi: Probe ini dimaksudkan untuk memverifikasi perlindungan dasar terhadap akses ke bagian berbahaya.Ini juga digunakan untuk memverifikasi perlindungan terhadap akses dengan jari.

Sampel uji: Komponen aktif enklosur atau komponen mekanis yang mudah diakses.

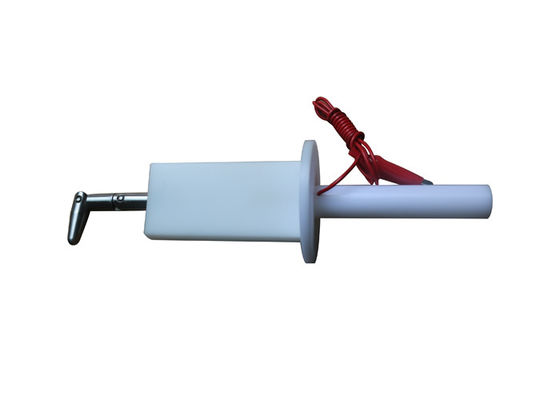

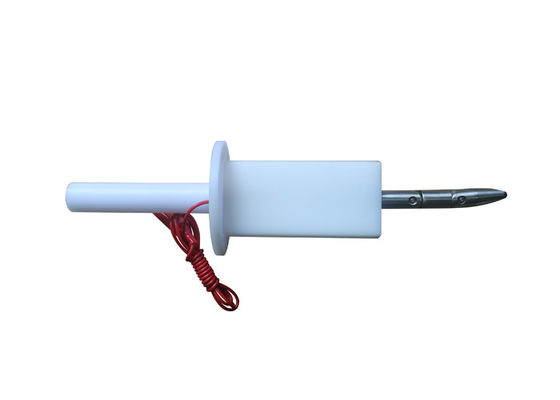

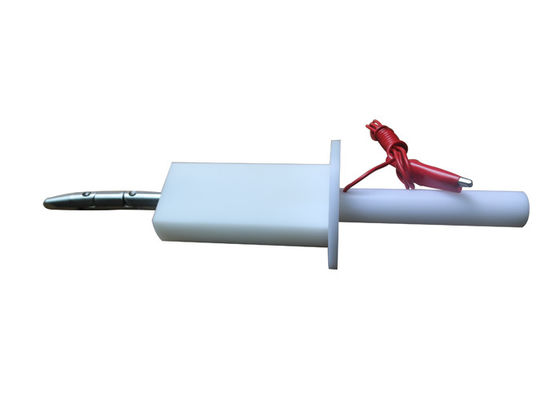

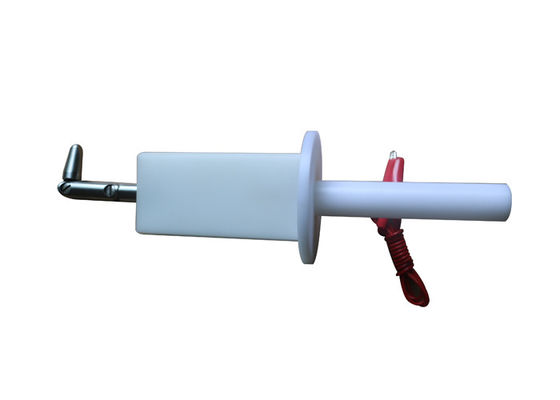

Fitur: Probe jari uji ini terdiri dari dito, jari, pangkal dan gagang berinsulasi yang meniru karakteristik tangan manusia.Ini memiliki dua sambungan yang dapat digerakkan, yang dapat melengkung pada 90 °.Dapat disesuaikan: dapat digunakan untuk uji anti-sengatan listrik saat dilengkapi dengan colokan pisang yang dapat dicolokkan dan konektor amphenol di ujung pegangan, atau digunakan untuk uji perlindungan penutup saat membuka lubang ulir M6 di ujung pegangan (terhubung dengan tarikan dan dorong dinamometer).



Parameter(mm):



Model HT-I02
Nama Jari Uji Standar
Bersama 1 30 ± 0,2
Bersama 2 60 ± 0,2
Panjang jari 80 ± 0,2
Ujung jari untuk membingungkan 180 ± 0,2
Berbentuk silinder R2 ± 0,05
Bulat R4 ± 0,05
Sudut pemotongan ujung jari 37Hai 0 -10 ′
Ujung jari meruncing 14 Hai 0 -10 ′
Uji diameter jari Ф12 0 -0,05
Diameter bagian AA Ф50
Lebar Bagian AA 20 ± 0,2
Diameter penyekat Ф75 ± 0,2
Ketebalan penyekat 5 ± 0,5
Memaksa ----
Standar terapan IEC61032-1
