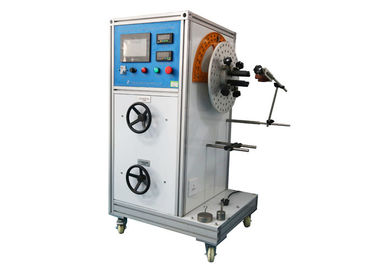

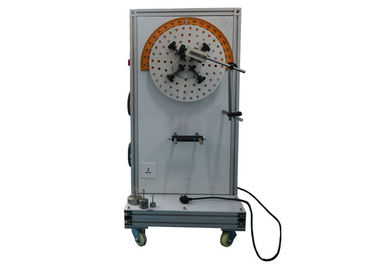

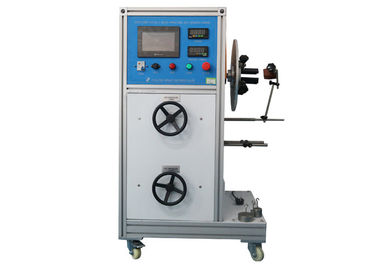

IEC60335-1 Gambar 8 Peralatan Stasiun Tunggal Untuk Peralatan Rumah Tangga Uji Kontrol PLC

IEC60335-1 Gambar 8 Peralatan Stasiun Tunggal Untuk Peralatan Rumah Tangga Uji Pelenturan Kontrol PLC

Standar:

IEC 60335-1 Peranti listrik rumah tangga dan sejenisnya - Keselamatan - Bagian 1: Persyaratan umum pasal 23.3, pasal 25.14 dan gambar 8, IEC 60335-2-23 Peranti listrik rumah tangga dan sejenisnya - Keselamatan - Bagian 2-23: Persyaratan khusus untuk peranti untuk klausul perawatan kulit atau rambut 11.101


Deskripsi standar:
IEC 60335-1 Klausul 23.3:
Bagian yang berbeda dari peranti yang dapat bergerak relatif satu sama lain dalam penggunaan normal atau selama perawatan pengguna tidak boleh menyebabkan tegangan yang tidak semestinya pada sambungan listrik dan konduktor internal, termasuk yang menyediakan kontinuitas pembumian.Tabung logam fleksibel tidak boleh menyebabkan kerusakan pada insulasi konduktor yang terdapat di dalamnya.Pegas kumparan terbuka tidak boleh digunakan untuk melindungi perkawatan.Jika pegas melingkar, yang belitannya bersentuhan satu sama lain, digunakan untuk tujuan ini, harus ada lapisan insulasi yang memadai selain insulasi konduktor.

Kesesuaian diperiksa dengan inspeksi dan pengujian berikut.

Jika pelenturan terjadi pada penggunaan normal, peranti ditempatkan pada posisi penggunaan normal dan disuplai pada tegangan pengenal dan dioperasikan pada operasi normal.

Bagian yang dapat digerakkan digerakkan ke belakang dan ke depan, sehingga konduktor ditekuk melalui sudut terbesar yang diizinkan oleh konstruksi, laju pelenturan adalah 30 per menit.Banyaknya lipatan adalah
10 000, untuk konduktor yang ditekuk selama penggunaan normal;
100, untuk konduktor yang tertekuk selama perawatan pengguna .

Peranti tidak boleh rusak sejauh kepatuhan terhadap standar ini terganggu dan harus layak untuk digunakan lebih lanjut.Khususnya, perkawatan dan sambungannya harus tahan terhadap uji kuat listrik pada 16.3, tegangan uji diturunkan menjadi 1 000 V dan
diterapkan antara bagian aktif dan bagian logam yang dapat dijangkau saja.Selain itu, tidak lebih dari 10% untaian setiap konduktor dari perkawatan internal antara bagian utama peranti dan bagian yang dapat bergerak harus diputus.Namun, jika rangkaian suplai perkawatan yang mengkonsumsi tidak lebih dari 15 W, maka tidak lebih dari 30% dari untaian harus diputus.


IEC 60335-1 Klausul 25.14:
Peranti yang dilengkapi dengan senur suplai dan yang digerakkan selama operasi harus dikonstruksi sedemikian sehingga senur suplai cukup terlindung dari kelenturan berlebihan saat memasuki peranti.

Kesesuaian diperiksa dengan pengujian berikut yang dilakukan pada peralatan yang memiliki bagian berosilasi seperti yang ditunjukkan pada Gambar 8.

Bagian peranti yang mencakup bukaan saluran masuk dipasang pada bagian yang berosilasi sehingga, ketika senur suplai berada di tengah perjalanannya, sumbu senur tempat masuknya pelindung senur atau saluran masuk adalah vertikal dan melewati sumbu osilasi.Sumbu utama penampang senur datar harus sejajar dengan sumbu osilasi.

Kabelnya dibebani sehingga gaya yang diberikan adalah
– 10 N, untuk senur yang memiliki luas penampang nominal melebihi 0,75 mm²;
– 5 N, untuk kabel lainnya.

Jarak X, seperti ditunjukkan pada Gambar 8, antara sumbu osilasi dan titik di mana senur atau pelindung senur memasuki peranti, disetel sehingga ketika bagian osilasi bergerak melebihi jangkauan penuhnya, senur dan beban membuat lateral minimum pergerakan.

Bagian berosilasi digerakkan melalui sudut 90° (45° di kedua sisi vertikal), jumlah pelenturan untuk sambungan tipe Z adalah 20.000 dan untuk sambungan lain 10.000. Laju pelenturan adalah 60 per menit.

Senur dan bagian terkaitnya diputar dengan sudut 90° setelah setengah jumlah pelenturan, kecuali senur datar dipasang.

Selama pengujian, konduktor disuplai pada tegangan pengenal dan dibebani dengan arus pengenal peranti.Arus tidak melewati konduktor pembumian.

Tes tidak akan menghasilkan
- hubung singkat antara konduktor, sehingga arus melebihi nilai yang sama dengan dua kali arus pengenal peranti;
- kerusakan lebih dari 10% dari untaian konduktor apa pun;
- pemisahan konduktor dari terminalnya;
- melonggarnya setiap pelindung kabel;
– kerusakan pada senur atau pelindung senur yang dapat mengganggu kepatuhan terhadap standar ini;
– untaian putus menembus insulasi dan menjadi dapat diakses.

IEC 60335-2-23 Klausul 11.101:

Peranti yang dilengkapi sambungan putar diposisikan dengan sumbu utama horizontal, kabel suplai digantung secara vertikal.Sebuah gaya tarik 1 N diterapkan pada kabel suplai.

Peranti disuplai pada tegangan pengenal, arus 1,25 kali arus pengenal.

Peranti diputar pada sumbu utamanya dengan kecepatan kira-kira 50 putaran/menit, arah putaran dibalik setiap 20 putaran.Pengujian dilakukan selama 1.500 putaran.

Kenaikan suhu kontak geser tidak boleh melebihi 65 K.

IEC 60335-2-23 Klausul 25.101:

Sambungan putar harus memadai untuk penggunaan normal peranti.

Kesesuaian diperiksa dengan pengujian berikut.

Peranti dioperasikan pada kondisi yang ditentukan dalam 11.101, jumlah putaran ditingkatkan menjadi 20.000.

Setelah pengujian ini, sambungan putar dan kabel senur suplai harus sesuai untuk penggunaan lebih lanjut.Bagian aktif harus tidak dapat dijangkau dan peranti harus tahan terhadap uji kuat listrik pada 16.3.

Aplikasi:
Ini digunakan untuk memeriksa apakah kabel suplai peralatan rumah tangga kecil (seperti teko kopi / setrika listrik) dan lampu cukup terlindungi dari pelenturan berlebihan saat memasuki peralatan.

Sampel uji:
Peralatan rumah tangga kecil, seperti teko kopi, setrika listrik, pemanggang roti, luminer dan lain-lain.

Parameter:


Guangzhou Hongce menyediakan satu set lengkap peralatan uji untuk peralatan rumah tangga (IEC60335), kami dapat menyediakan solusi dan peralatan yang sesuai untuk berbagai standar dan kebutuhan pelanggan, dan menyediakan permintaan peralatan untuk perencanaan dan konstruksi laboratorium.
Silahkan klik linknya Daftar peralatan seri IEC60335.pdfuntuk mendapatkan seluruh rangkaian daftar peralatan pengujian seri IEC 60335.
