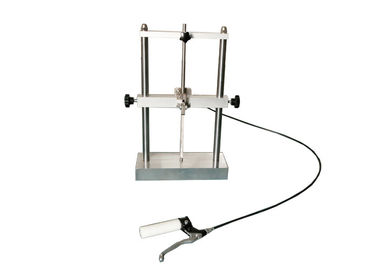

Stasiun Tunggal Gambar 27 Peralatan Uji Dampak IEC 60884-1

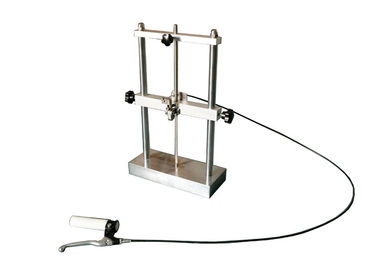

Stasiun Tunggal Gambar 27 Peralatan Uji Dampak IEC 60884-1

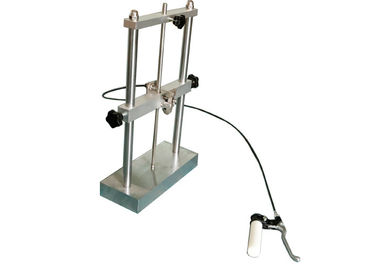

Stasiun Tunggal Gambar 27 Peralatan Uji Dampak IEC 60884-1
Single Station  Figure 27  IEC 60884-1 Impact Test Apparatus
Stasiun Tunggal Gambar 27 Peralatan Uji Dampak IEC 60884-1
Detail produk:
Tempat asal: Cina
Nama merek: HongCe
Sertifikasi: Calibration certificate(cost additional)
Nomor model: HC9924
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: Negotiation
Kemasan rincian: kayu lapis
Waktu pengiriman: 30 hari
Syarat-syarat pembayaran: L / C, T / T
Menyediakan kemampuan: 10 set per bulan
Kontak
Detil Deskripsi produk
Stasiun uji: 1 stasiun palu dampak: 1000 ± 2g dan 100 ± 1g
tinggi dampak: 100mm ketebalan dukungan: 40mm
Cahaya Tinggi:

tester soket listrik

,

tester soket

IEC60884-1 Gambar 27 Peralatan Stasiun Tunggal Untuk Uji Dampak Pada Pelepasan Mekanik Suhu Rendah



Standar:

IEC 60884-1 'Sumbat dan outlet kontak untuk keperluan rumah tangga dan sejenisnya - Bagian 1: Persyaratan umum' klausul 24.4, klausa 30.4, gambar 27 dan angka 42.



Deskripsi standar:



Klausul 24.4:

Spesimen dikenai uji impak dengan menggunakan peralatan seperti yang ditunjukkan pada gambar 27.



Peralatan, diposisikan pada bantalan karet spons setebal 40 mm, ditempatkan bersama-sama dengan spesimen dalam freezer pada suhu (–15 ± 2) ° C, setidaknya selama 16 jam.



At the end of this period, each specimen, in turn, is placed in the normal position of use as shown in figure 27, and a weight is allowed to fall from a height of 100 mm. Pada akhir periode ini, masing-masing spesimen, pada gilirannya, ditempatkan pada posisi penggunaan normal seperti yang ditunjukkan pada Gambar 27, dan berat dibiarkan turun dari ketinggian 100 mm. The mass of the falling weight is (1 000 ± 2) g. Massa bobot jatuh adalah (1.000 ± 2) g.

Setelah pengujian, spesimen harus menunjukkan tidak ada kerusakan dalam arti standar ini.



Ayat 30.4 Uji dampak pada suhu rendah:

Spesimen dikenai uji impak dengan menggunakan peralatan seperti yang ditunjukkan pada gambar 42. Massa berat jatuh adalah (100 ± 1) g.



Peralatan, pada bantalan karet spons, tebal 40 mm, ditempatkan, bersama dengan spesimen, dalam freezer pada suhu (-15 ± 2) ° C selama setidaknya 24 jam.



At the end of this period, each specimen in turn, is placed in position, as shown in figure 42, and the falling weight is allowed to fall from a height of 100 mm. Pada akhir periode ini, setiap spesimen pada gilirannya, ditempatkan pada posisi, seperti yang ditunjukkan pada Gambar 42, dan berat jatuh dibiarkan jatuh dari ketinggian 100 mm. Four impacts are applied successively to the same specimen, rotating it through 90° between impacts. Empat dampak diterapkan secara berturut-turut pada spesimen yang sama, memutarnya hingga 90 ° di antara dampak.



Setelah tes, spesimen dibiarkan mencapai suhu kamar dan kemudian diperiksa.

Tidak ada celah pada selongsong isolasi yang akan terlihat dengan penglihatan normal atau dikoreksi tanpa pembesaran tambahan.



Aplikasi:

Perangkat ini digunakan untuk memeriksa ketahanan benturan pada suhu rendah dari aksesori listrik, serta kabel dan kabel.



Sampel uji:

Aksesoris listrik, kotak pemasangan tipe permukaan, kelenjar sekrup, penutup, kabel dan kabel dll.



Fitur:

Perangkat ini harus digunakan dengan ruang suhu rendah, perangkat harus ditempatkan pada bantalan karet spons setebal 40mm, dan harus diletakkan di ruang suhu rendah sebelum dan selama pengujian.



Parameter:

Stasiun Stasiun tunggal
Berat dampak palu (g) 1000 ± 2 dan 100 ± 1
Tinggi dampak (mm) 100
Bagian baja menengah Φ20, ujung bawah bulat R300, 100g
Ketebalan dukungan baja 40mm, berat: 10 ± 1kg
Standar

IEC60884-1 24.4 Gambar 27

IEC60884-1 30.4 Gambar 42

Operasi Manual, rilis mekanis



Metode pengujian:

1. Sebelum digunakan pertama kali, pengguna harus terbiasa dengan standar yang relevan untuk penggunaan alat uji yang lebih efektif dan tepat dan menyelesaikan tes.



2. The specimen is placed under the steel intermediate piece, the weight is hook by the hanger, adjust the hook's position, at the end of this period, each specimen, in turn, is placed in the normal position of use as shown in figure 27, and a weight is allowed to fall from a height of 100 mm. 2. Spesimen ditempatkan di bawah potongan baja tengah, berat kait dengan gantungan, menyesuaikan posisi kait, pada akhir periode ini, masing-masing spesimen, pada gilirannya, ditempatkan pada posisi penggunaan normal seperti yang ditunjukkan pada gambar 27, dan berat dibiarkan jatuh dari ketinggian 100 mm. The mass of the falling weight is (1000±2) g. Massa bobot jatuh adalah (1000 ± 2) g.



3. Peralatan, diposisikan pada bantalan karet spons setebal 40 mm, ditempatkan bersama-sama dengan spesimen dalam freezer pada suhu (-15 ± 2) ℃, setidaknya selama 16 jam.



4. Ketika waktu habis, tekan gagang pelepas pada perangkat, berat jatuh bebas pada spesimen, setelah pengujian, spesimen tidak akan menunjukkan kerusakan dalam arti standar ini.



5. Bersihkan dan rawat peralatan setelah tes selesai.
