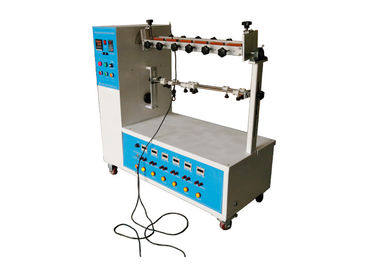

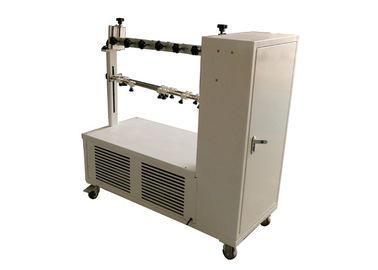

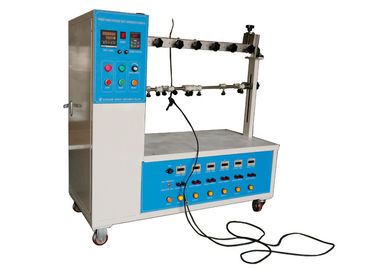

IEC 60884-1 Gambar 21 Alat Uji Fleksibilitas Kabel Steker Dengan Kontrol Tombol 6 Stasiun
Standar:
IEC 60884-1 'Stik dan kotak kontak untuk keperluan rumah tangga dan sejenisnya – Bagian 1: Persyaratan umum' klausul 23.4, gambar 21
Deskripsi standar:
Colokan yang tidak dapat dikawatir ulang dan kotak kontak portabel yang tidak dapat disambung ulang harus dirancang sedemikian rupa sehingga kabel fleksibel terlindung dari tekukan berlebihan saat masuk ke aksesori.
Pelindung yang disediakan untuk tujuan ini harus dari bahan insulasi dan harus dipasang dengan cara yang andal.
Kesesuaian diperiksa dengan inspeksi dan dengan uji pelenturan yang dilakukan dengan alat seperti yang ditunjukkan pada gambar 21.
Pengujian dilakukan pada spesimen baru.
Spesimen dipasang pada bagian osilasi peralatan sehingga, ketika berada di tengah perjalanannya, sumbu kabel fleksibel, di mana ia memasuki spesimen, adalah vertikal dan melewati sumbu osilasi.
Spesimen dengan tali datar dipasang sedemikian rupa sehingga sumbu utama bagian sejajar dengan sumbu osilasi.
Aksesori harus dipasang pada aparatus uji dengan cara berikut:
– colokan: dengan pin;
– kotak kontak portabel: pada jarak 4 mm hingga 5 mm ke arah kabel fleksibel, dari permukaan pengikat;steker uji yang memiliki dimensi maksimum harus dimasukkan ke dalam kotak kontak portabel selama pengujian.
Aksesorinya, dengan variasi jarak antara bagian pemagun dari komponen osilasi dan sumbu osilasi, diposisikan sedemikian rupa sehingga kabel fleksibel membuat gerakan lateral minimum ketika komponen osilasi dari peralatan uji digerakkan sepanjang perjalanan penuhnya.
Kabel fleksibel dibebani dengan massa sedemikian rupa sehingga gaya yang diterapkan adalah
– 20 N untuk aksesori dengan kabel fleksibel yang memiliki luas penampang nominal melebihi 0,75 mm 2 ;
– 10 N untuk aksesoris lainnya.
Arus yang sama dengan arus pengenal aksesori atau arus berikut, mana yang lebih rendah, dilewatkan melalui konduktor:
– 16 A untuk aksesori dengan kabel fleksibel yang memiliki luas penampang nominal lebih besar dari 0,75 mm2;
– 10 A untuk aksesori dengan kabel fleksibel yang memiliki luas penampang nominal 0,75 mm2 ;
– 2,5 A untuk aksesori dengan kabel fleksibel yang memiliki luas penampang nominal kurang dari 0,75 mm2 .
Tegangan antara konduktor sama dengan tegangan pengenal spesimen.
Bagian yang berosilasi digerakkan melalui sudut 90° (45° di kedua sisi vertikal), jumlah pelenturan adalah 10.000 dan laju pelenturan 60/menit.
Spesimen dengan bagian melingkar kabel fleksibel diputar hingga 90° di bagian berosilasi setelah 5.000 pelenturan;spesimen dengan kabel fleksibel datar hanya ditekuk dalam arah tegak lurus terhadap bidang yang memuat sumbu konduktor.
Selama pengujian pelenturan, harus ada:
- tidak ada gangguan arus,
- tidak ada hubungan pendek antara konduktor.
Setelah pengujian, pelindung, jika ada, tidak boleh terpisah dari bodi dan insulasi kabel fleksibel tidak boleh menunjukkan tanda-tanda abrasi atau keausan;untaian putus konduktor tidak boleh menembus insulasi sejauh dapat diakses.
Aplikasi:
Perangkat ini digunakan untuk menguji sifat lentur dari colokan (terminal) yang tidak dapat di-rewirable dan stopkontak portabel yang tidak dapat di-rewirable, memeriksa kekuatan lelah kabel daya dan jaket.
Sampel uji:
Colokan non-rewirable dan stopkontak portabel non-rewirable
Fitur:
Motor pengurang kecepatan mengontrol struktur blok geser engkol untuk melakukan gerakan bolak-balik, sudut pelenturan kiri dan kanan disesuaikan dengan skala manual, dan model layar sentuh penyesuaian sudut otomatis dapat disesuaikan.
Penguji akan mati secara otomatis ketika waktu pengujian yang telah ditentukan selesai.
Parameter:
Sumber Daya listrik | AC220V, 60Hz |
Jumlah Stasiun Uji | 6, dengan 6 set klem |
Jumlah kali pelenturan | 1-999999 (dapat disesuaikan).Dengan 6 penghitung independen yang sesuai dengan setiap stasiun, dan ada penghitung umum |
Tingkat Melenturkan | 10~60 rpm (dapat disesuaikan) |
Melenturkan Sudut | Sudut putar di kedua sisi untuk 45°, 60°, 90° |
Contoh kabel penghubung | 6 buah |
Bobot | 10N/20N*6 (berat UL113g dan 284g) |
indikasi putus | Tampilan indikator |
Ukuran | L*W*H=870mm *610mm* 820mm |
Teori mekanik |
Blok engkol pada gearbox reduksi digerakkan oleh motor listrik untuk melakukan aksi bolak-balik. |
