| Tempat asal: | Cina |
| Nama merek: | HongCe |
| Sertifikasi: | Calibration Certificate(cost additional) |
| Nomor model: | HDX1302 |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Negotiatable |
| Kemasan rincian: | Packing standar ekspor |
| Waktu pengiriman: | 15 hari |
| Syarat-syarat pembayaran: | T / T, PayPal |
| Menyediakan kemampuan: | 10 set per bulan |
| standar: | IEC60245-2 klausa 3.1 Gambar 1 | Muat saat ini: | 0,5-25A |
|---|---|---|---|
| Pemuatan tegangan: | 0-400V | Kecepatan pengujian: | 0,33 m / S |
| Cahaya Tinggi: | Gambar 1 Alat Uji Kabel,Alat Uji Kabel 1000mm |
||

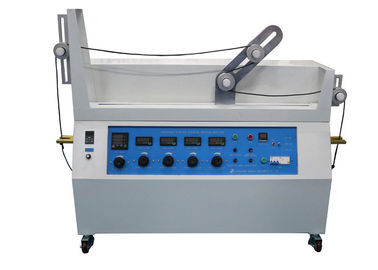

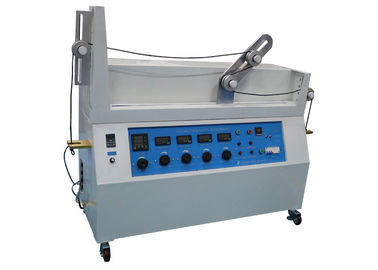

0.33m / s Peralatan Pengujian Kabel IEC60245-1 Gambar 1 Uji Melenturkan Untuk Kabel Fleksibel 1000mm Jarak Pengujian
IEC60245-1 Kabel berinsulasi karet - Tegangan terukur hingga dan termasuk 450/750 V-Bagian 1: Persyaratan umum klausa 5.6.3.1, IEC60245-2 Kabel berinsulasi karet - Tegangan terukur karet sampai dengan dan termasuk 450/750 V-Bagian 2: Uji metode klausa 3.1 Gambar 1, IEC60065-1 klausa 16.3 b)
Deskripsi standar:
Pengujian ini harus dilakukan dengan menggunakan peralatan yang ditunjukkan pada gambar 1. Peralatan ini terdiri dari pembawa C, sistem penggerak untuk pembawa dan empat katrol untuk setiap sampel kabel yang akan diuji.Pembawa C mendukung dua katrol A dan B, yang memiliki diameter yang sama.Dua katrol tetap, di kedua ujung aparatus, mungkin memiliki diameter yang berbeda dari katrol A dan B, tetapi keempat katrol harus diatur sedemikian rupa sehingga sampel horizontal di antara mereka.Pembawa membuat siklus (gerakan maju dan mundur) pada jarak 1 m pada kecepatan konstan sekitar 0,33 m / s antara setiap pembalikan arah gerakan.

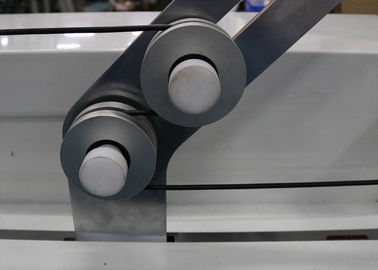

Katrol harus terbuat dari logam dan memiliki alur berbentuk setengah lingkaran untuk kabel melingkar dan alur datar untuk kabel rata.Klem penahan D harus dipasang sedemikian sehingga tarikan selalu diterapkan dengan berat dari saat pembawa dipindahkan.Jarak dari satu penjepit penahan ke penopangnya, sementara penjepit lainnya bertumpu pada penopangnya, harus maksimal 5 cm.
Sistem penggerak harus sedemikian rupa sehingga pembawa berputar dengan lancar dan tanpa tersentak ketika berbalik dari satu arah ke yang lain.
| Sumber Daya listrik | 220V / 50 HZ |
| Beban saat ini | 0,5-25A, dapat disesuaikan |
| Tegangan beban | Tegangan line-to-line 10-400V dapat disesuaikan |
| Kecepatan pengujian | 0,33 m / s |
| Jarak pengujian | 1000 ± 20mm |
| Core yang cocok | 2-18 |
| Area penampang nominal | 0,2-4mm2 |
| Diameter katrol | 60, 80, 120, 160, 200mm |
| Uji beban | 2 * 0,5kg dengan kait, 2 * 0,5kg dengan lubang, 6 * 1kg dengan lubang, 2 * 6kg dengan kait |
Aplikasi:
Ini digunakan untuk memeriksa kekuatan mekanik dari kabel fleksibel yang sudah selesai.Tes ini tidak berlaku untuk kabel fleksibel dengan inti dengan luas penampang nominal lebih besar dari 4mm2 , atau kabel yang memiliki lebih dari 18 core diletakkan di lebih dari dua lapisan konsentris.
Fitur:
Alat uji dapat memenuhi persyaratan uji standar standar domestik dan internasional, dapat digunakan secara luas.Ini memiliki meter digital presisi, dengan demikian, dapat secara akurat mengukur tegangan arus yang lebih kecil atau lebih besar.Metode perubahan untuk katrol sederhana dan nyaman.Peralatan uji mengadopsi mekanisme rantai penggerak, kinerjanya stabil dan kebisingannya jarang.
