Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Kapasitas produksi: | 20kVA | Waveform: | SINEWAWE |
|---|---|---|---|
| HIGH GEAR MAXIMUM CURRENT: | 55.6A | LOW GEAR MAXIMUM CURRENT: | 27.8A |
| tegangan: | 380V ± 15% | Jumlah fase: | tiga fase |
| Cahaya Tinggi: | iec tester,alat uji laboratorium |
||

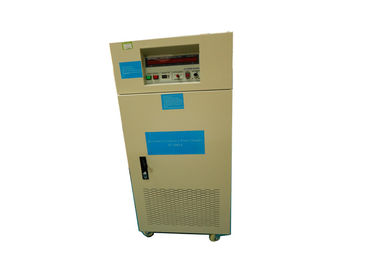

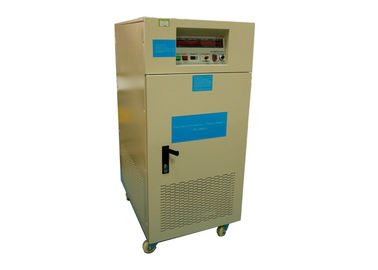

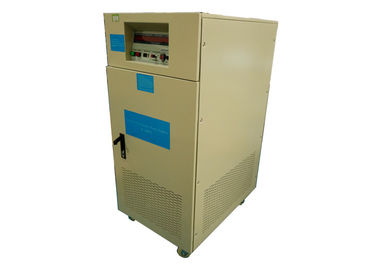

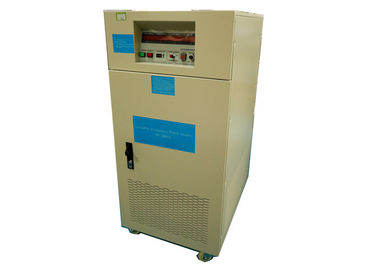

Peralatan Variabel Frekuensi Audio Video Uji Pertimbangan Lingkungan Kapasitas Keluaran 20KVA
Informasi produk:
Produk ini banyak digunakan di berbagai bidang, dan menyediakan sistem catu daya dari solusi pelanggan dari pertimbangan lingkungan daya, optimalisasi kolokasi beban, pemilihan daya yang cocok, dirancang agar sesuai dengan kebutuhan manufaktur, ramping dan efisien, perawatan tepat waktu dan sempurna, dapat sepenuhnya memenuhi kebutuhan pelanggan.
Parameter teknik:
| Barang | Parameter | |
| Kapasitas keluaran | 20KVA | |
| Input AC | ||
| Nomor fase | Tiga fase | |
| Bentuk gelombang | SEGERA | |
| Tegangan | 380V ± 15% | |
| Rentang fluktuasi frekuensi | 50 HZ atau 60 HZ ± 15% | |
| faktor kekuatan | ﹥ 0.9 | |
| Input DC | ||
| Nomor fase | Tiga fase | |
| Bentuk gelombang | SEGERA | |
| Tegangan gigi rendah | 0-260V terus menerus disesuaikan | |
| Tegangan gigi tinggi | 0-520V terus menerus disesuaikan | |
| Frekuensi | 60HZ, 50HZ, 40-499.9HZ dapat disesuaikan terus menerus | |
| Stabilitas frekuensi | ≤0,01% | |
| Arus maksimum gigi tinggi (A) | 55.6A | |
| Arus maksimum gigi rendah (A) | 27.8A | |
| Performa alat berat secara keseluruhan | ||
| Tingkat regulasi daya | ﹤ 1% | |
| Tingkat pengaturan beban | ﹤ 1% | |
| Distorsi gelombang | ﹤ 2% | |
| Efisiensi | ﹥ 90% | |
| Waktu merespon | ≤2ms | |
| Faktor Puncak | 3: 1 | |
| Tampilan | ||
| Tampilan antarmuka | Tampilan LED digital | |
| Tegangan ` | 4 digit, voltmeter digital, resolusi 0,1V | |
| Arus | 4 digit, ammeter digital, resolusi 0,1A | |
| Kekuasaan | 4 digit, wattmeter digital | |
| Frekuensi | 4 digit angka, pengukur frekuensi digital | |
Urutan penjelasan dari kiri ke kanan, dari atas ke bawah, dan dijelaskan langkah demi langkah:
1. Tabel indikasi frekuensi output: Layar digital menunjukkan frekuensi output ke satu tempat desimal.
2. Tabel indikasi tegangan output: Layar digital menunjukkan nilai tegangan output.
3. Muat tabel indikasi saat ini: Layar digital menunjukkan nilai arus keluaran.
4. Muat tabel indikator watt: nilai daya output tampilan digital.
5. Tombol sakelar daya: Tombol sakelar start.
6. Sakelar reset daya: Inverter trip karena kelebihan beban atau sirkuit terbuka. Ketika alarm berbunyi, tekan tombol ini untuk memulai kembali.
7. Frequency Dip Switch: Frekuensi tetap pengaturan 40,0-499.9HZ diprogram (dial).
8. Sakelar tegangan output: gigi 0-150V atau 0-300V.
9. Tombol pemangkasan keluaran tegangan standar: Sepuluh putaran sakelar fine-tuning, yang dapat disesuaikan untuk mendapatkan voltase standar yang Anda butuhkan.
10. Saklar tampilan arus keluaran tiga fase: dapat menampilkan nilai arus keluaran dari setiap fase. (Hanya untuk model output tiga fase).
11. Output universal socket: muat di bawah 10A. (Hanya untuk inverter fase tunggal 500W ~ 5KVA)
12. POWER: Sakelar daya utama.
13. O / P: Saklar beban keluaran.
14. Masukkan blok terminal.
15. Blok terminal keluaran.
Petunjuk Operasi
1. Pertama, potong sakelar daya ke posisi OFF.
2. Silakan periksa sakelar integritas peralatan sebelum digunakan, dan putar tampilan tombol berbagai fungsi untuk memastikan tidak ada kelonggaran.
3. Periksa apakah daya input berada dalam spesifikasi dan kemudian alihkan sakelar daya utama ke posisi ON.
4. Atur frekuensi output. Frekuensi yang ditunjukkan pada dial adalah frekuensi output. Saat mengatur frekuensi seratus digit, Anda harus menekan tombol OFF / RESET terlebih dahulu.
5. Tekan sakelar mulai: Matikan sakelar keluaran sebelum menekan sakelar ini.
6. Sesuaikan tegangan output: Potong sakelar tegangan output ke posisi roda gigi yang diinginkan.
(a) Lo-V gear 0-150V PS: Gunakan file ini di bawah 150V.
(B) Posisi gigi Hi-V 0-300V PS: Gunakan file ini untuk 150V atau lebih.
7. Sambungkan jalur input beban dan hidupkan sakelar keluaran untuk mendapatkan catu daya standar untuk nilai yang ditampilkan pada setiap tampilan fungsi.
8. Mesin kelebihan beban atau korsleting. Ketika kelebihan beban atau korsleting, sirkuit perlindungan segera memotong daya output, dan alarm bel. Harap matikan pemuatan lebih dulu, lalu tekan tombol atur ulang (OFF / RESET) untuk menghentikan alarm. Kemudian tekan tombol mulai untuk memulai catu daya. Periksa kondisi beban, konfirmasikan bahwa tidak ada kelainan, dan kemudian nyalakan kembali sakelar beban.
9. Tekan OFF-RESET selama operasi untuk memotong tegangan output.
| Kondisi tidak normal | Larutan |
| Tidak bisa boot | 1. apakah ada pemadaman listrik atau tidak |
| Potong "NFB ke" 0N | |
| 3. Periksa kabel daya, steker, soket | |
| 4. Periksa sekring | |
| Frekuensi output ditampilkan secara normal. Tetapi voltmeter dan ammeter ditampilkan sebagai "0" | 1. Putar sakelar daya ke OFF |
| 2. Sesuaikan tegangan output ke saklar nol | |
| 3. 3. Potong saklar daya ke OFF | |
| Frekuensi output normal, tetapi tegangan dan ammeter ditampilkan sebagai "0" dan peringatan berbunyi. | 1. Periksa dan kurangi arus beban |
| 2. Tekan tombol RESET | |
| 3. Tunggu hingga mesin menunda start | |
| 4. Operasi ulang |
Peringatan:
1. Inverter memiliki standar pemasangan yang berbeda karena kapasitas yang berbeda. Silakan ikuti spesifikasi inverter Anda.
Pilih cara yang tepat untuk kawat, terutama memperhatikan diameter kawat harus mematuhi peraturan.
2. Harap perhatikan ujung input inverter, hindari berbagi sakelar dengan peralatan lain dan dekat dengan pusat pasokan daya kota.
3. Pastikan bahwa tegangan catu daya input memenuhi tegangan pengenal input.
4. Harap matikan daya saat kabel, dan jangan mengoperasikan jalur api untuk keselamatan.
5. Silakan pilih ukuran kabel kabel sesuai dengan peraturan tukang listrik, dan perhatikan pengencangan sekrup.
6. Silakan gunakan konstruksi terminal-O untuk terminal.
7. Pastikan kabel grounding inverter diterapkan.
8. Daya input tidak dapat dihubungkan ke catu daya output.
9. Komponen semikonduktor pada papan kontrol internal rentan terhadap listrik statis dan kerusakan. Jangan menyentuh papan kontrol.
10. Lingkungan operasi dan pekerjaan pemasangan inverter memiliki dampak langsung pada fungsi normal inverter, masa pakai dan bahkan keselamatan. Karena itu, pastikan untuk mengikuti persyaratan di atas untuk pemasangan dan pemasangan kabel.
