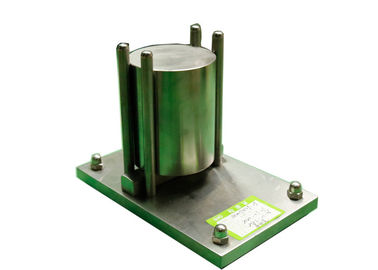

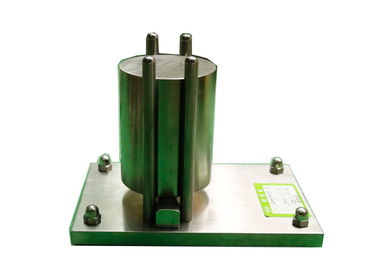

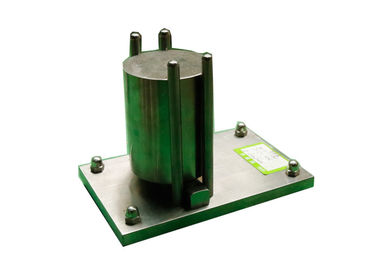

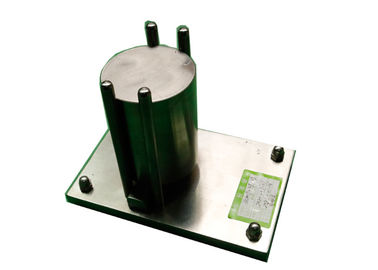

Alat Uji Lab Kompresi Tahan Panas Dengan IEC60884-1 Gambar 38

Alat Uji Lab Kompresi Tahan Panas Dengan IEC60884-1 Gambar 38

Standar:

IEC 60884-1 'Stik dan kotak kontak untuk keperluan rumah tangga dan sejenisnya – Bagian 1: Persyaratan umum' pasal 24.19 dan gambar 38

Deskripsi standar:

Selubung kotak kontak portabel dikenai uji tekan pada suhu sekitar (25 ± 5) °C dalam peralatan yang serupa dengan yang ditunjukkan pada Gambar 38.

Peralatan terdiri dari dua rahang baja, memiliki permukaan silinder dengan radius 25 mm, lebar 15 mm dan panjang 50 mm.Panjang 50 mm dapat ditingkatkan, tergantung pada ukuran aksesori yang akan diuji.

Sudut dibulatkan dengan radius 2,5 mm.

Spesimen dijepit sedemikian rupa sehingga muka depan rahang bertepatan dengan muka depan kain kafan.

Gaya yang bekerja melalui rahang adalah (20 ± 2) N.

Setelah 1 menit, dan selama selubung masih di bawah tekanan, dimensi harus sesuai dengan lembar standar yang sesuai.

Pengujian diulangi dengan benda uji diputar 90°.

Aplikasi:

Ini digunakan untuk menguji sifat tahan tekanan dari aksesori listrik dan kotak pemasangan di bawah keadaan dipanaskan.Peralatan pengujian ini harus digunakan dengan kotak pemanas.

Fitur:

Perangkat ini terdiri dari dua rahang baja, memiliki permukaan silinder dengan radius 25 mm, lebar 15 mm dan panjang 50 mm.Panjang 50 mm dapat ditingkatkan, tergantung pada ukuran aksesori yang akan diuji.Sudut dibulatkan dengan radius 2,5 mm.Spesimen dijepit di antara rahang sedemikian rupa sehingga menekannya di area di mana ia dicengkeram dalam penggunaan normal, garis tengah rahang sedekat mungkin dengan pusat area ini.Gaya yang diberikan melalui rahang adalah 20 N. Pengujian terjadi di lemari pemanas pada suhu (80±2) °C.

Parameter:

1. Berat: 20N (termasuk pelat penekan yang bergerak)

2. Ukuran pelat penekan: panjang: 50mm, lebar: 15mm, muka silinder: jari-jari 25mm, sudut-sudutnya dibulatkan dengan jari-jari 2,5 mm.

3. Bagian dalam jarak pemandu: 50mm × 15.4mm

4. Bahan: 304 baja tahan karat

Metode pengujian:

1. Sebelum penggunaan pertama, pengguna harus terbiasa dengan standar yang relevan agar lebih efektif dan tepat menggunakan alat uji dan menyelesaikan pengujian.

2. Menurut persyaratan standar untuk pretreatment sampel sebelum digunakan.

3. Pelat pengepres (kecil) diletakkan diantara pemandu (sisi sempit), muka silinder menghadap ke atas, benda uji diletakkan mendatar pada pelat pengepres, kemudian pelat pengepres (besar) diletakkan pada benda uji dan muka silinder menghadap ke bawah , akhirnya letakkan beban di atas pelat pengepres (besar), waktu pengujian adalah 1 jam.

Perhatian:

Spesimen dijepit di antara pelat-pelat penekan sedemikian rupa sehingga menekannya di area ini di mana ia dicengkeram dalam penggunaan normal, garis tengah pelat-pelat itu sedekat mungkin dengan pusat area ini.
