| Tempat asal: | Cina |
| Nama merek: | HongCe |
| Sertifikasi: | Calibration certificate(cost additional) |
| Nomor model: | HC9903 |
| Kuantitas min Order: | 1 Set |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | kayu lapis |
| Waktu pengiriman: | 20 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 30 set per bulan |
| Berat: | 0.3，0.4, 0.7, 0.9, 1.4kg | Test height: | 260, 280, 300, 320mm |
|---|---|---|---|
| Diameter of ferrule hole: | 6.5, 9.5, 13, 14.5mm | kali uji: | 0～9999 |
| Diameter of gyration: | 75mm | Tingkat uji: | 10±2 RPM |
| Cahaya Tinggi: | iec tester,alat uji laboratorium |
||

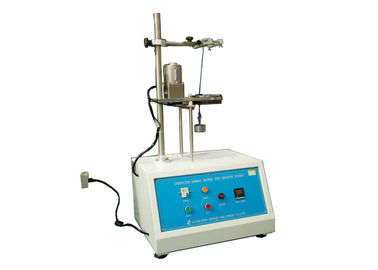

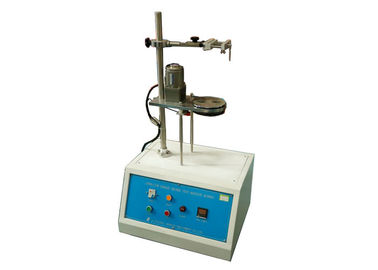

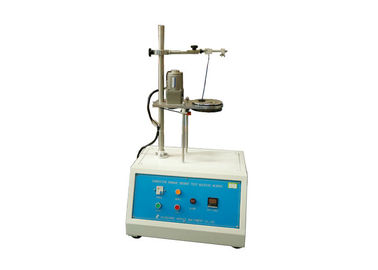

10 ± 2 RPM Test Rate IEC60884 Gambar 11 Perangkat Pengujian Untuk Memeriksa Kerusakan Pada Konduktor Stasiun Kerja Tunggal
Standar :
IEC 60884-1 'Stop kontak dan colokan untuk keperluan rumah tangga dan sejenisnya - Bagian 1: Persyaratan umum' ayat 12.2.2, 12.3.10 dan gambar 11
Aplikasi:
Ini digunakan untuk memeriksa apakah terminal dengan terminal sekrup dan nirsekrup dapat menahan gaya mekanisme dalam operasi normal. Terutama digunakan untuk menilai apakah desain dan struktur terminal penjepit sekrup memenuhi persyaratan penjepit konduktor tanpa kerusakan berlebihan.
Sampel uji:
Terminal sekrup dan terminal tanpa sekrup
Parameter:
| Model | HC9903 |
| Tingkat tes | 10 ± 2 RPM |
| Diameter putaran | 75mm |
| Waktu tes | 0 ～ 9999 |
| Bobot | 0,3,0,4, 0,7, 0,9, 1,4kg |
| Tes tinggi | 260, 280, 300, 320mm |
| Diameter lubang ferrule | 6.5, 9.5, 13, 14.5mm |
| Standar | I EC60884-1, IEC60669-1 |
Tes Normal
1. Penyesuaian skala: Buka kunci mur pada posisi skala, sesuaikan fixture dengan ketinggian yang diperlukan untuk pengujian dan perbaiki.
2. Penyesuaian tengah: gunakan palu kawat untuk menemukan bagian tengah meja putar. Di sini kita perlu menyesuaikan dengan bentuk sampel, sehingga terminal keluar-depan sampel sejajar.
3. Instalasi sampel.
3.1. Terminal koneksi terhubung ke kabel yang sesuai, dan menjepit dan memperbaiki perlengkapan setelah menginstal.
3.2. Kawat melewati bushing yang sesuai dan memasang counterweight yang sesuai.
3.3. Tabel perbandingan berat, tinggi dan busing seperti di bawah ini:
| Area penampang konduktor nominal (mm²) | Diameter lubang bushing (mm) | Tinggi (mm) | Massa untuk konduktor (kg) |
| 0,5 | 6.5 | 260 | 0,3 |
| 0,75 | 6.5 | 260 | 0,4 |
| 1.0 | 6.5 | 260 | 0,4 |
| 1.5 | 6.5 | 260 | 0,4 |
| 2.5 | 9.5 | 280 | 0,7 |
| 4.0 | 9.5 | 280 | 0,9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
| |||
4. Langkah-langkah tes normal:
4.1. Preset 【Waktu Tes】 sesuai dengan persyaratan standar, tekan <untuk memilih waktu preset, lalu pres ▲ Ke atas atau ▼ Ke bawah untuk memilih nilai yang diperlukan, dan kemudian tekan [SET] untuk mengonfirmasi, format tampilan waktu adalah 99jam 59menit 59menit59s. (Setiap kali waktu tes diubah, tombol reset harus ditekan untuk menghilangkan waktu tes yang ditetapkan sebelumnya.)
4.2. Tekan tombol 【Start】, perangkat mulai berjalan, putar meja putar pada tingkat 10r / mnt, setelah mencapai 【Waktu Tes】, pengujian otomatis berhenti dan dengan suara prompt.
4.3. Tekan tombol Reset Kuning untuk menghapus prompt suara. Setelah tes selesai, sakelar pemutus sirkuit harus ditarik ke bawah dan memutus catu daya.
4.4. Kesimpulan: Selama pengujian, konduktor tidak boleh terlepas dari unit penjepit atau mendobrak unit penjepit, atau konduktor tidak akan rusak sedemikian rupa sehingga tidak layak untuk digunakan lebih lanjut.
