| Tempat asal: | China |
| Nama merek: | HongCe |
| Sertifikasi: | Calibration certificate(cost additional) |
| Nomor model: | HC9916 |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | kayu lapis |
| Waktu pengiriman: | 20 days |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 30 set per bulan |
| Tes plug: | Disesuaikan | Tes plug: | Besi yang mengeras |
|---|---|---|---|
| Test weight: | Superposition | Operating method: | By manual |
| Cahaya Tinggi: | tester soket listrik,tester soket |
||

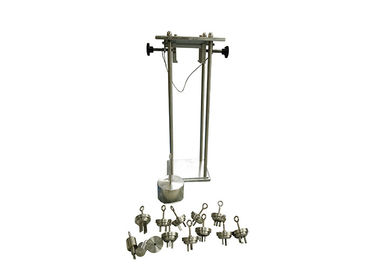

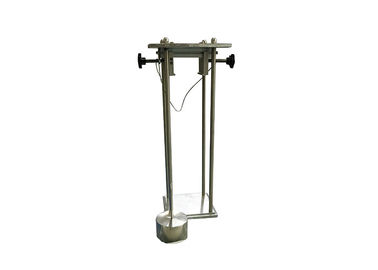

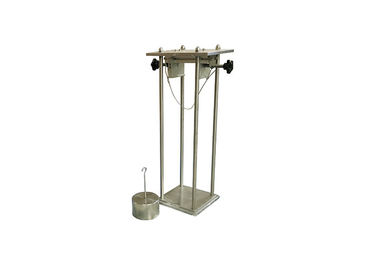

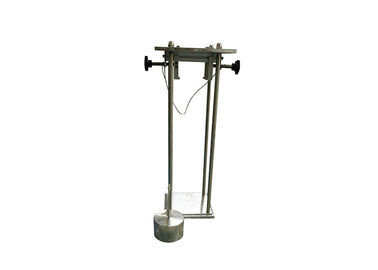

Plug Socket Tester Untuk Kekuatan Verifikasi Diperlukan Untuk Menarik Colokan Untuk Operasi Manual IEC60884-1
Standar:
IEC 60884-1 'Sumbat dan outlet kontak untuk keperluan rumah tangga dan sejenisnya - Bagian 1: Persyaratan umum' ayat 22.1
Aplikasi:
Ini digunakan untuk menguji apakah kekuatan maksimum menarik steker dari soket dan kekuatan minimum menarik pin steker tunggal dari bush steker berada dalam kisaran standar yang diperlukan. Sistem penjepitan mudah dioperasikan.
Sampel uji:
Soket rumah tangga atau tujuan serupa .
Fitur:
Pelat atas berputar dari posisi horisontal ke orientasi vertikal dan perangkat penjepit dapat diputar di pelat atas. Fitur-fitur ini memungkinkan perangkat untuk diatur dalam berbagai konfigurasi untuk memenuhi persyaratan standar yang berbeda. Steker dan berat standar disediakan untuk melakukan pengujian pada soket yang diberi peringkat hingga 16A.
Pengukur pin dan bobot yang sesuai untuk menguji gaya penarikan minimum dijual terpisah. Dimensi pengukur pin yang dibutuhkan harus ditentukan oleh pelanggan.
Colokan uji terbuat dari baja yang dikeraskan dengan kekasaran tidak melebihi 0,8mm.
Pivot pelat atas dari horizontal ke vertikal.
Parameter:
| Tes plug | Terbuat dari baja yang dikeraskan, colokan dan pin uji harus dibuat sesuai dengan persyaratan steker dan soket negara tertentu. |
| Bobot | Satu set. Superposisi dapat dicapai 100N, gaya yang diterapkan dengan bobot tambahan 1/10 gaya uji |
| Metode operasi | Secara manual |
Kekuatan penarikan maksimum dan minimum untuk colokan dan stop kontak:
| Nilai nilai | Jumlah tiang | Gaya tarik (N) | ||
| Mengukur ukuran maksimum pin colokan multipel | Pengukur ukuran minimum pin steker tunggal | Mengukur ukuran maksimum pin steker tunggal | ||
| ≤10A | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| ＞ 10A ～ 16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| Lebih dari 3 | 70 | |||
| ＞ 16A ～ 32A | 2 | 80 | 3 | 27 |
| 3 | 80 | |||
| Lebih dari 3 | 100 | |||
Metode pengujian:
Sebelum digunakan pertama kali, pengguna harus terbiasa dengan standar yang relevan untuk penggunaan alat uji yang lebih efektif dan tepat dan menyelesaikan tes.
1. Verifikasi kekuatan penarikan maksimum
a) Stop kontak dipasang pada pelat pemasangan A dari peralatan seperti ditunjukkan pada Gambar 18, sehingga sumbu kontak-kontak vertikal dan lubang masuk untuk pin steker menghadap ke bawah. Buat colokan uji dengan pin ukuran maksimum yang dimasukkan ke dalam dan ditarik dari outlet-socket sepuluh kali.
b) Steker uji dimasukkan ke dalam soket, gantung berat pada steker uji.
2. Verifikasi kekuatan penarikan minimum
a) Pilih pengukur pin uji: Harus memilih pin steker minimum yang sesuai.
b) Gunakan agen pembersih gemuk untuk membersihkan minyak steker. Seperti: trikloretilen atau petroleum eter (Diperlukan tindakan perlindungan yang diperlukan).
c) Soket-stopkontak dipasang pada perangkat yang ditunjukkan pada Gambar 18. Jarum uji pin dimasukkan dengan lembut ke dalam selongsong penyisipan, membuat sumbu kontak-kontak vertikal dan lubang entri untuk pin steker menghadap ke bawah. .
3. Evaluasi Kualifikasi
1. Penerapan kekuatan penarikan maksimum: Steker dipisahkan dari soket, dinilai memenuhi syarat.
2. Penerapan kekuatan penarikan minimum: Indikator tidak akan jatuh dari unit kontak dalam waktu 30 detik, kemudian dinilai memenuhi syarat.
