IEC60669-1 IEC Test Equipment Self Ballast Lamp Memuat 3 Stasiun Box 300v Kapasitas Pemutusan

IEC60669-1 Self Ballast Lamp Memuat 3 Stasiun Kotak Kapasitas Pemutusan 300v Dan Uji Kehidupan Operasi Normal

Standar: IEC60669-1:2017 klausa 19.3

Aplikasi: Perangkat ini cocok untuk kapasitas putus dan uji umur operasi normal ke sakelar tetap untuk keperluan rumah tangga dan tujuan serupa, terutama cocok untuk sakelar lampu ballast sendiri tegangan listrik dan uji tegangan termal saat mengontrol sirkuit LED.Untuk memverifikasi apakah sakelar dapat menahan penggunaan normal, kerusakan mekanis atau kegagalan kelelahan listrik di bawah operasi normal, fenomena adhesi kontak atau fenomena penutupan atau pemutusan jangka panjang, untuk menguji apakah keausan berlebihan atau konsekuensi berbahaya lainnya.

Sampel uji: Saklar Self Ballast Lamp (SBL)

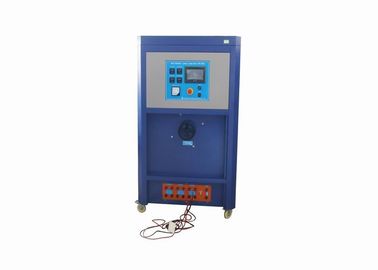

Fitur:Dimensi tentang: lebar (800mm) * Dalam (800mm) * tinggi (1800mm).Bingkai berwarna biru dan panel samping berwarna putih muda.Di atas bagian depan adalah panel kontrol operasi.Pada kontrol terdapat saklar daya, tegangan uji produk dan instrumen tampilan daya, alarm, layar sentuh, dll, terdapat kombinasi beban resistor dan kapasitor, kontaktor AC, relai.Ada terminal di bawah kotak, yang terhubung ke produk di mesin uji melalui kabel, dan mengeluarkan arus dan memberikan beban dalam proses inspeksi.

Perangkat beban telah disetel dengan kondisi beban standar sebelum pengiriman.Selama tegangan uji diatur ke 250V~, operator menekan tombol sakelar dengan arus pengenal yang sama dengan sakelar yang akan diuji, dan daya pengenalnya, bentuk gelombang impuls, I_puncak dan saya²t memenuhi persyaratan standar yang sesuai.

Ada 3 stasiun dan 3 sakelar dapat diuji secara bersamaan.

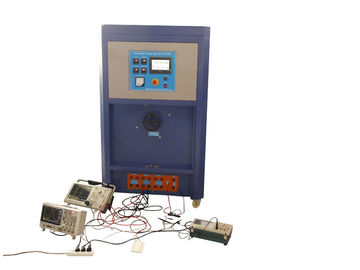

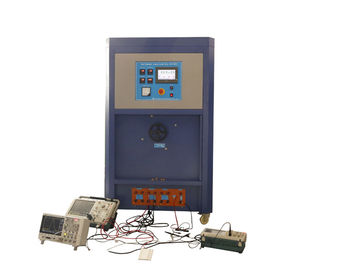

Dengan mode pengukuran dan port khusus pengukuran, pelat penutup 90 derajat bawaan, mudah untuk mengukur bentuk gelombang keluaran, saya_puncak nilai saat ini dan I²t nilai energi, sepenuhnya memenuhi standar untuk persyaratan pengukuran peralatan.

Perangkat ini dilengkapi dengan pengatur tegangan, yang dapat mencapai tegangan 250V yang diperlukan oleh uji sakelar tanpa memerlukan pengatur tegangan eksternal.

Parameter:

1. Catu daya: AC220V fase tunggal ± 5% / 50Hz, catu daya untuk menguji sampel yang disiapkan oleh pengguna.

2. Pengukur tegangan: Rentang 0 ~ 300V, presisi 0,5, tampilan digital

3. Pengukur daya: 0 ~ 9KW, presisi 0,5, tampilan digital

4. Saluran keluaran: 3 saluran

5. Setiap saklar preset tegangan pengenal 250V ~, arus pengenal 10A, 13A, 16A, 20A empat opsional (dapat disesuaikan tegangan uji dan Arus uji).

6. Tegangan input dapat disesuaikan untuk memastikan bahwa tegangan uji adalah 250V ~

7. Semua parameter operasi diatur pada 250V~, termasuk W, I_puncak, SAYA²t, dan gelombang arus masuk.

8. Setiap perangkat menyediakan perangkat kontrol penutup (layar sentuh pilih fungsi "pengukuran"), setiap kali dalam konduksi sudut 90 derajat, fungsi ini dapat digunakan untuk kalibrasi peralatan awal dan verifikasi pengukuran.

9. Dengan fungsi perlindungan panjang / panjang, waktu perlindungan 1 ~ 99S dapat diatur, perlindungan alarm shutdown.

10. Gunakan lingkungan: suhu 5 ~ 40 °C, kelembaban relatif 20 ~ 90% RH, tekanan atmosfer 80 ~ 106kpa.Tidak ada getaran yang parah, tidak ada gangguan elektromagnetik, tidak ada debu, gas korosif, pembuangan panas yang baik.
