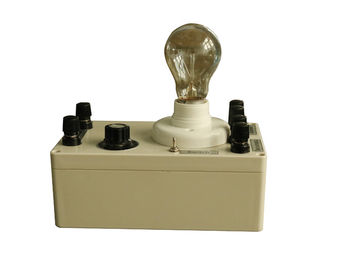

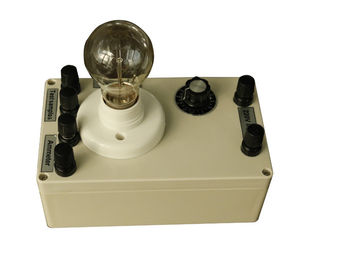

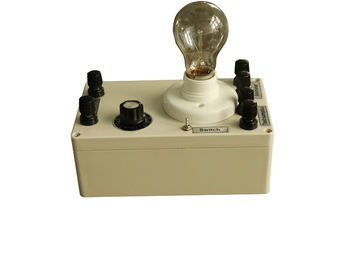

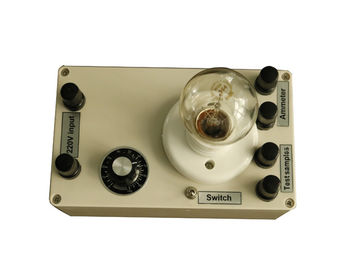

IEC62560 Klausul 15 Sirkuit Gambar 8 Peralatan Pengujian Cahaya Untuk Lampu Non-Dimmable

IEC62560 Klausul 15 Sirkuit Uji Gambar 8 Untuk Menguji Lampu yang Tidak Dapat Diredupkan

perkenalan produk

Sirkuit uji untuk menguji lampu yang tidak dapat diredupkan dibuat sesuai dengan IEC62560 klausa 15 angka 8.

Deskripsi standar:

15. Operasi tidak normal

Lampu self-ballast tidak boleh menimbulkan bahaya pada kondisi operasi yang tidak normal.

Lampu self-ballast harus dikonstruksi sedemikian sehingga sebagai akibat dari pengoperasian yang tidak normal atau ceroboh, risiko kebakaran dan kerusakan mekanis yang mengganggu keselamatan proteksi terhadap sengatan listrik dapat dihindarkan.

Pemasangan lampu self-ballasted yang tidak dapat diredupkan pada diameter atau sakelar elektronik harus diuji sebagai kemungkinan kasus operasi abnormal.

Prosedur pengetesan :

Uji lampu yang tidak dapat diredupkan pada rangkaian uji yang ditunjukkan pada gambar 8.

Tentukan setting R1 dan S1 dimana I rms maksimum terjadi.

Uji pada situasi ini, dan jika lampu mati secara pasif dalam waktu 60 menit, ulangi pengujian pada I rms 10% lebih rendah. I rms bawah harus diatur ke arah resistansi potensiometer yang menurun.

Ulangi prosedur ini sampai operasi yang stabil tercapai selama minimal 60 menit.

Operasikan lampu fpr 8H pada tingkat peredupan paling berat di atas (penyesuaian potensiometer )

Kepatuhan

Kesesuaian diperiksa dengan mengoperasikan sampel pembakaran bebas, posisi tutup vertikal atau pada posisi pembakaran yang ditunjukkan pada kemasan pada suhu kamar dan pada tegangan pengenal.

Jika rentang tegangan dinyatakan, pengujian harus dilakukan pada tegangan rata-rata dari rentang yang dinyatakan.

Dalam hal tegangan pengenal alternatif, pengujian harus dilakukan secara terpisah untuk setiap tegangan pengenal.

Selama pengujian ini lampu tidak boleh terbakar, atau menghasilkan gas yang mudah terbakar dan bagian aktif tidak boleh dijangkau dengan jari uji standar.

Melihat

1. Harap jangan merusak bentuk alat (seperti tergores, tertekuk, dll.).

2. Dicegah dari lingkungan debu dan kelembaban, untuk menghindari oksidasi mempengaruhi akurasi dimensi.
