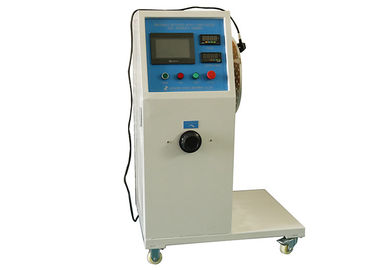

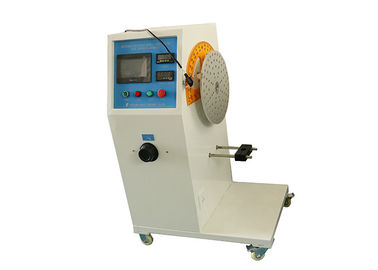

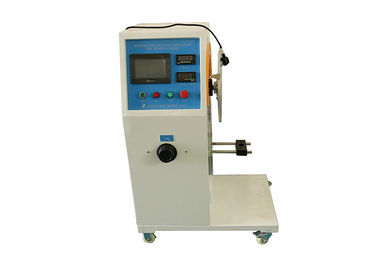

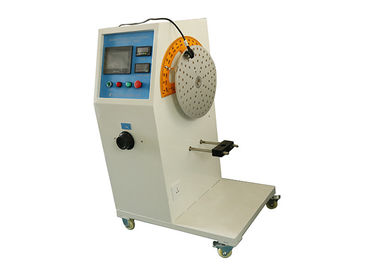

Cord Flexing Test 0-360 ° Stasiun Tunggal Mesin IEC60335 Untuk Peralatan Rumah Tangga

IEC60335 PLC Control Cord Flexing Test 0-360 ° Mesin Stasiun Tunggal Untuk Peralatan Rumah Tangga

perkenalan produk

Alat Uji Kelenturan Kabel Suplai Peralatan Rumah Tangga dirancang khusus dan diproduksi sesuai dengan IEC60335-1, GB4706-1, IEC60335-2-14, GB4706-30 klausul 23.3 dan 25.14 dan lain-lain, digunakan untuk memeriksa pelenturan kabel listrik ( bending) kinerja resistensi peralatan rumah tangga kecil (seperti teko kopi / setrika listrik) dan lampu, juga berlaku untuk penguji daya tahan colokan kabel listrik pada colokan dan soket.

The test device adopts to PLC electrical control, 7 inch color touch screen intelligent operation system; Perangkat uji mengadopsi kontrol listrik PLC, sistem operasi cerdas layar sentuh 7 inci warna; servo motor controlling the test angle, high precision digital instrument, high performance digital frequency conversion, precise speed regulation, six number memory timer, multifunctional combined clamp, center gage of rotation, bending angle adjustable, 4kw output power. motor servo mengendalikan sudut uji, instrumen digital presisi tinggi, konversi frekuensi digital kinerja tinggi, pengaturan kecepatan yang tepat, penghitung memori enam angka, penjepit kombinasi multifungsi, pengukur jarak tengah rotasi, sudut lengkungan dapat disesuaikan, daya keluaran 4kw. Test times (maximum of 999999 times), test speed, and test angles can be preset; Waktu uji (maksimum 999999 kali), kecepatan uji, dan sudut uji dapat ditentukan sebelumnya; it has electric current detection function. ia memiliki fungsi deteksi arus listrik. This device can meet the test requirements of most of small household electrical appliances, the applicable range is widely. Perangkat ini dapat memenuhi persyaratan uji sebagian besar peralatan listrik rumah tangga kecil, rentang yang berlaku luas.

Parameter teknik

Deskripsi Standar

23.3 Different parts of an appliance that can move relative to each other in normal use or during user maintenance shall not cause undue stress to electrical connections and internal conductors, including those providing earthing continuity. 23.3 Bagian alat yang berbeda yang dapat bergerak relatif satu sama lain dalam penggunaan normal atau selama pemeliharaan pengguna tidak boleh menyebabkan tekanan yang tidak semestinya pada sambungan listrik dan konduktor internal, termasuk yang memberikan kontinuitas pembumian pembumian. Flexible metallic tubes shall not cause damage to the insulation of the conductors contained within them. Tabung logam fleksibel tidak boleh menyebabkan kerusakan pada insulasi konduktor yang terkandung di dalamnya. Open-coil springs shall not be used to protect the wiring. Pegas gelung terbuka tidak boleh digunakan untuk melindungi kabel. If a coiled spring, the turns of which touch one another, is used for this purpose, there shall be an adequate insulating lining in addition to the insulation of the conductors. Jika pegas melingkar, belokan yang bersentuhan satu sama lain, digunakan untuk tujuan ini, harus ada lapisan insulasi yang memadai selain isolasi konduktor.

CATATAN 1 Selubung kabel senur fleksibel yang sesuai dengan IEC 60227 atau IEC 60245 dianggap sebagai lapisan insulasi yang memadai.

Kesesuaian diperiksa dengan inspeksi dan dengan pengujian berikut.

Jika penekukan terjadi dalam penggunaan normal, peranti ditempatkan pada posisi penggunaan normal dan disuplai pada tegangan pengenal dan dioperasikan pada operasi normal.

The movable part is moved backwards and forwards, so that the conductor is flexed through the largest angle allowed by the construction, the rate of flexing being 30 per minute. Bagian yang dapat bergerak digerakkan ke belakang dan ke depan, sehingga konduktor dilenturkan melalui sudut terbesar yang diizinkan oleh konstruksi, laju pelenturan adalah 30 per menit. The Itu

jumlah fleksi adalah

- 10.000, untuk konduktor tertekuk selama penggunaan normal;

- 100, untuk konduktor tertekuk selama perawatan pengguna.

CATATAN 2 Menekuk adalah satu gerakan, baik mundur atau maju.

The appliance shall not be damaged to the extent that compliance with this standard is impaired and it shall be fit for further use. Alat tidak boleh rusak sejauh kepatuhan terhadap standar ini terganggu dan harus sesuai untuk penggunaan lebih lanjut. In particular, the wiring and its connections shall withstand the electric strength test of 16.3, the test voltage being reduced to 1 000 V and applied between live parts and accessible metal parts only. Khususnya, perkawatan dan koneksinya harus tahan terhadap uji kekuatan listrik 16.3, tegangan uji dikurangi menjadi 1 000 V dan diterapkan antara bagian aktif dan bagian logam yang dapat diakses saja.

25.14 Peranti yang dilengkapi dengan senur suplai yang dipindahkan saat beroperasi harus

dikonstruksi sedemikian sehingga kabel suplai terlindungi secara memadai terhadap kelenturan yang berlebihan saat memasuki alat.

CATATAN 1 Ini tidak berlaku untuk peranti dengan gulungan kabel otomatis yang diuji oleh 22.16 sebagai gantinya.

Kesesuaian diperiksa dengan pengujian berikut yang dilakukan pada peralatan yang memiliki bagian berosilasi seperti yang ditunjukkan pada gambar 8.

Bagian dari peranti yang termasuk bukaan saluran masuk dipasang pada bagian yang berosilasi sehingga, ketika kabel senur berada di tengah perjalanannya, poros kabel di mana ia masuk

the cord guard or inlet is vertical and passes through the axis of oscillation. pelindung kabel atau saluran masuk vertikal dan melewati poros osilasi. The major axis of the section of flat cords shall be parallel to the axis of oscillation. Sumbu utama dari bagian senur pipih harus sejajar dengan poros osilasi.

Kabelnya dimuat sehingga gaya yang diberikan adalah

- 10 N, untuk kabel yang memiliki luas penampang nominal melebihi 0,75 mm²;

- 5 N, untuk kabel lainnya.

Jarak X, seperti yang ditunjukkan pada gambar 8, antara sumbu osilasi dan titik di mana

kabel atau pelindung kabel memasuki alat, disesuaikan sehingga ketika bagian osilasi bergerak pada jangkauan penuhnya, kabel dan beban membuat gerakan lateral minimum.

Bagian berosilasi dipindahkan melalui sudut 90 ° (45 ° di kedua sisi vertikal), jumlah kelenturan untuk attachment tipe Z menjadi 20.000 dan untuk attachment lainnya 10.000. Kecepatan pelenturan adalah 60 per menit.

CATATAN 2 Penekukan adalah satu gerakan 90 °.

Kabel dan bagian terkait diputar melalui sudut 90 ° setelah separuh jumlah penekukan, kecuali jika kabel rata dipasang.

Selama pengujian, konduktor disuplai pada tegangan pengenal dan diisi dengan arus pengenal peranti.

CATATAN 3 Arus tidak melewati konduktor pembumian.

Tes tidak akan menghasilkan

- hubungan pendek antara konduktor;

- kerusakan lebih dari 10% dari untaian konduktor apa pun;

- pemisahan konduktor dari terminalnya;

- melonggarnya penjaga kabel;

- kerusakan pada kabel atau pelindung kabel yang dapat merusak kepatuhan terhadap standar ini;

- helai putus menusuk isolasi dan menjadi dapat diakses.

CATATAN 4 Konduktor termasuk konduktor pentanahan.

CATATAN 5 Hubungan arus pendek antara konduktor kabel dianggap terjadi jika arus melebihi nilai yang sama

untuk dua kali arus pengenal alat.
