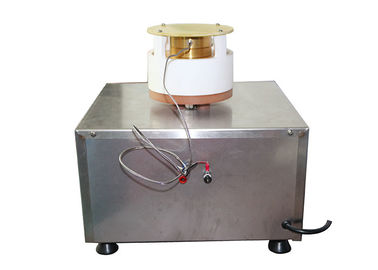

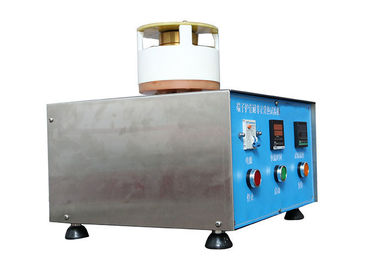

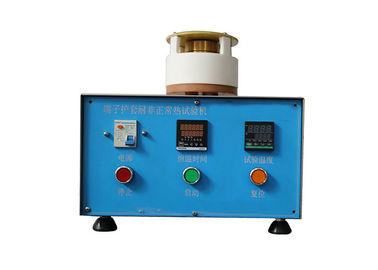

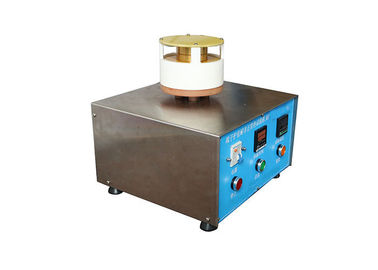

20mm Kuningan Tombol Operasi Tester Steker Isolasi Lengan Abnormal Tahan Panas

Deskripsi standar

28.1.2 Spesimen sumbat dengan pin yang dilengkapi dengan selongsong insulasi diuji dengan alat uji seperti yang ditunjukkan pada gambar 40.

Aparatus uji ini terdiri dari pelat insulasi A dan bagian logam B: antara dua bagian ini harus disediakan ruang udara 3 mm dan jarak ini harus diperoleh melalui sarana yang tidak merusak sirkulasi udara di sekitar pin.

Permukaan depan pelat insulasi A harus bulat dan datar dan memiliki diameter yang sama dengan dua kali dimensi maksimum yang diizinkan dari permukaan pengikat tusuk kontak yang diberikan dalam

lembar standar yang relevan.

Ketebalan pelat insulasi ini harus 5 mm.

Bagian logam B harus dari kuningan dan memiliki, untuk jarak sekurang-kurangnya 20 mm, bentuk yang sama dengan garis batas maksimum sumbat menurut lembar standar yang relevan.

Sisa bagian logam ini harus dibentuk sedemikian rupa sehingga aksesori yang diuji dipanaskan melaluinya secara konduksi, dan transmisi panas ke aksesori yang diuji dengan konveksi atau radiasi dikurangi seminimal mungkin.

Termokopel harus dimasukkan pada jarak 7 mm dari permukaan depan bagian logam dalam posisi simetris, seperti ditunjukkan pada gambar 40.

Dimensi lubang untuk pin pada bagian logam B harus 0,1 mm lebih besar dari dimensi maksimum pin yang diberikan dalam lembar standar yang relevan dan jarak antara pin harus sama dengan yang diberikan dalam standar yang relevan. lembaran;kedalaman lubang harus cukup.

CATATAN 1 Bagian logam B dapat dibuat dari dua atau lebih potongan komponen, untuk tujuan pembersihan lubang.

Spesimen dimasukkan ke dalam peralatan uji, ditempatkan pada posisi horizontal yang paling tidak menguntungkan, ketika peralatan uji telah mencapai suhu yang stabil, diukur dengan menggunakan termokopel, dari (120 ± 5) °C untuk aksesori yang memiliki arus pengenal 2 ,5 A, dan (180 ± 5) °C untuk aksesori yang memiliki nilai arus lebih tinggi.

Suhu dipertahankan pada nilai yang relevan selama 3 jam.

Spesimen kemudian dikeluarkan dari alat uji dan dibiarkan dingin sampai suhu kamar, di mana mereka dipertahankan selama minimal 4 jam.

Selongsong insulasi pin dari spesimen kemudian diserahkan ke uji tumbukan sesuai dengan ayat 30 tetapi dibuat pada suhu sekitar, dan tunduk pada inspeksi visual.

CATATAN 2 Selama inspeksi visual, tidak boleh ada retakan pada selongsong insulasi yang terlihat dengan penglihatan normal atau terkoreksi tanpa perbesaran tambahan, dan dimensi selongsong insulasi tidak boleh berubah sehingga merusak proteksi terhadap kontak yang tidak disengaja.
