| Tempat asal: | Cina |
| Nama merek: | HongCe |
| Sertifikasi: | Calibration Certificate (Cost Additional) |
| Nomor model: | HC6205 |
| Kuantitas min Order: | 1 Set |
|---|---|
| Harga: | Customized |
| Kemasan rincian: | kayu lapis |
| Waktu pengiriman: | 30 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 10 SET/bulan |
| Rentang Tekanan: | 1KN ~ 20KN Dapat dikontrol） | Toleransi Paksa: | ±1% |
|---|---|---|---|
| Rentang Hancur: | 0~400MM | Saklar Satuan: | Kg/N/Lb |
| Rentang Kecepatan Penetrasi Kuku: | 1 ~ 80mm/dtk | Akurasi Kecepatan: | ± 0,1 MM / S |
| Cahaya Tinggi: | Ruang Uji Baterai 20KN,Ruang Uji Baterai 400MM |
||

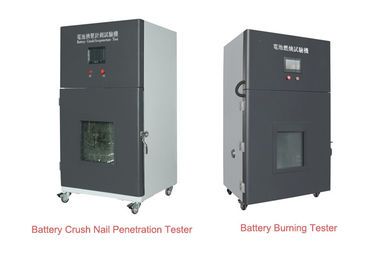

1KN ~ 20 KN PLC Control Battery Crush Nail Penetrasi 0~400MM Test Chamber
Informasi produksi:
Penguji ini dirancang dan diproduksi sesuai dengan IEC62133 klausa 7.3.6,8.3.5 IEC60086-4 klausa 6.5.3 IEC 60086-1, GB/T 18332.2-2001, UL1612,UN38.3,GB/T 31241-2014 dan seterusnya pada. Ini mensimulasikan terminal baterai lithium daya yang sebenarnya menggunakan lingkungan, seperti baterai dalam penghancuran, penetrasi dan umpan balik berbagai hasil dalam kondisi penghancuran / penetrasi yang berbeda.
Pengujian harus berada di bawah suhu lingkungan 20 ± 5 , letakkan baterai yang terhubung dengan termokopel (titik sentuh pasangan termal dipasang pada permukaan besar baterai) di lemari draft, dengan paku stainless 3mm non korosi menembus titik tengah baterai dengan kecepatan 20mm/s-80mm/s.
Parameter:
| Struktur | Tipe vertikal dengan struktur tekanan vertikal |
| Tegangan Masukan | 380V 50Hz |
| Rentang Tekanan | 1KN ~ 20KN (Terkendali) |
| Toleransi Paksa | ±1% |
| Rentang Hancur | 0~400MM |
| Saklar Satuan | Kg/N/Lb |
| Rentang Kecepatan Penetrasi Kuku | 1 ~ 80mm/s (Dapat dikontrol) |
| Akurasi Kecepatan | ± 0,1 MM / S |
| Kekuatan Penetrasi Kuku | Tekanan minyak |
| Ruang Pengujian | W300*D300*H200mm |
| Dimensi Keseluruhan | W940XD780XH1620 mm |
| Jendela Observasi | 390 X 360mm (kaca tahan ledakan tempered tebal 20mm) |
| Petir | Dengan cahaya di sisi atas bagian dalam ruang |
| Basis | Dipasang dengan 4 roda universal dan 4 kastor pemasangan, tersedia untuk pemindahan dan pemasangan gratis. |
| Perangkat tahan ledakan | Dengan fungsi pelepasan udara, buang udara buangan yang dihasilkan saat pengujian;Dengan bukti ledakan dan fungsi pelepasan tekanan, pintu pelepas tekanan jenis adsorpsi magnetik di sisi belakang kabinet perlindungan (300 * 300mm), ketika dengan kejutan udara yang kuat, pintu bantuan terbuka secara otomatis, mengurangi kekuatan kejut ledakan. |
| Kamar Bawah | Dengan perangkat pengumpul tipe ekstrak untuk elektrolit dan puing-puing Eksperimental. |
| Jarum baja tungsten |
3X100MM 10 buah 5X100MM 10 buah |
| Berat Mesin | Sekitar 400kg |
| Metode Tampilan | Layar Sentuh PLC |
Deskripsi Standar IEC62133
7.3.6 Penghancuran sel
a) Persyaratan
Penghancuran sel yang parah (misalnya, selama pembuangan di pemadat limbah) tidak boleh menyebabkan kebakaran atau ledakan.
b) Tes
Setiap sel yang terisi penuh dihancurkan di antara dua permukaan datar, gaya untuk menghancurkan diterapkan oleh ram hidrolik yang mengerahkan kekuatan 13KN+1 KN, penghancuran dilakukan dengan cara yang akan menyebabkan hasil yang paling merugikan, setelah gaya maksimum diterapkan, atau penurunan tegangan mendadak sepertiga dari tegangan asli telah diperoleh, gaya dilepaskan.
Sebuah sel silindris atau prismatik dihancurkan dengan sumbu longitudinal sejajar dengan permukaan datar peralatan penghancur, ke sisi lebar dan sempit sel prismatik terbaik, sel kedua diuji, diputar 90 di sekitar sumbu longitudinalnya dibandingkan dengan yang pertama mengatur .
c) Kriteria penerimaan
Tidak ada api, tidak ada ledakan
8.3.5 menghancurkan (sel )
a) Persyaratan
Penghancuran sel yang parah tidak akan menyebabkan kebakaran atau ledakan.
b) Tes
setiap sel yang terisi penuh, diisi sesuai dengan prosedur kedua pada suhu pengisian batas atas di 8.1.2, segera dipindahkan dan dihancurkan di antara dua permukaan datar dalam suhu sekitar, gaya untuk menghancurkan diterapkan oleh ram hidrolik yang mengerahkan gaya dari 13KN+1 KN.penghancuran dilakukan dengan cara yang akan menyebabkan hasil yang paling merugikan .setelah gaya maksimum diterapkan atau penurunan tegangan mendadak sepertiga dari tegangan asli telah diperoleh 10% deformasi telah terjadi dibandingkan dengan dimensi awal, gaya dilepaskan (kondisi mana pun yang terjadi lebih dulu harus menjadi indikasi bahwa gaya harus dilepaskan)
Sel silindris atau prismatik dihancurkan dengan sumbu longitudinal sejajar dengan permukaan datar peralatan penghancur. Uji hanya sisi lebar sel prismatik.
c) Kriteria penerimaan
Tidak ada api, tidak ada ledakan
Silahkan klik disiniAlat Uji Baterai.pdf untuk mendapatkan seluruh set peralatan pengujian baterai.
