Informasi Audio Video Sistem Uji Getaran Listrik Dengan Power Amplifier, Pengendali Dan Kipas Pendingin

Informasi Audio Video Sistem Uji Getaran Listrik Dengan Power Amplifier, Pengendali Dan Kipas Pendingin

  • Informasi Audio Video Sistem Uji Getaran Listrik Dengan Power Amplifier, Pengendali Dan Kipas Pendingin
Informasi Audio Video Sistem Uji Getaran Listrik Dengan Power Amplifier, Pengendali Dan Kipas Pendingin
Detail produk:
Tempat asal: Cina
Nama merek: HongCe
Sertifikasi: Calibration certificate(cost additional)
Nomor model: DC-2000
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 Set
Harga: Negotiation
Kemasan rincian: kayu lapis
Waktu pengiriman: 30 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 10 sets per bulan
Kontak
Detil Deskripsi produk
Sine Force of Vibration generator: 2000kgf (20000N) Rentang Frekuensi Generator getaran: 5 ~ 3000Hz
Efisiensi Penguat Daya: >95% Rentang Frekuensi accelerometer: 0,3-8000Hz ± 10%
Cahaya Tinggi:

peralatan pengukuran audio

,

peralatan uji jatuh

Tes Informasi Video Audio IEC 60065 Sistem Uji Getaran Listrik

Sistem uji getaran listrik DC-2000

Informasi produk:

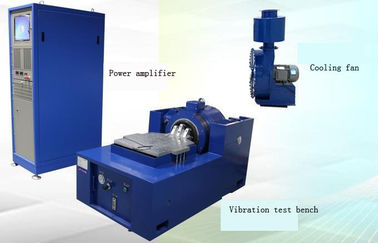

Sistem uji getaran terdiri dari empat bagian: bangku uji getaran, power amplifier, pengontrol dan kipas pendingin.

1. Bangku tes getaran

Prinsip kerja dari tabel bergetar:

Konduktor yang berenergi digerakkan oleh gaya elektromagnetik di medan magnet. Ketika lingkaran dinamis di sirkuit magnetik dari bangku bergetar elektromagnetik melewati sinyal arus bolak-balik, gaya yang menarik dihasilkan dalam sirkuit magnetik.

Lingkaran dinamis:

Bagian terpenting dari tabel getaran listrik adalah lingkaran dinamis, lingkaran dinamis adalah sistem yang aktif. Ini menggerakkan koil yang ditempatkan di celah udara yang bekerja yang dihasilkan oleh sistem sirkuit magnetik, untuk mencapai getaran naik dan turun dengan memberi energi pada koil penggerak.

Koil eksitasi:

Koil eksitasi dari tabel bergetar listrik dibagi menjadi eksitasi atas dan eksitasi bawah. Keduanya bersama-sama dengan koil dinamis membentuk dua medan magnet yang saling tegak lurus. Kumparan dipotong satu sama lain untuk menghasilkan gaya induksi magnetik ketika diberi energi, dengan cara ini, bangku getaran menghasilkan kekuatan menarik yang diperlukan dengan memotong antara kumparan dinamis dan eksitasi.

2. Penguat daya

Prinsip kerja penguat daya: daya AC tiga fase diisolasi oleh transformator frekuensi daya, uang dikirim ke filter jembatan tiga fase penuh, dan kemudian catu daya DC riak rendah dikirim ke H -Trafo jembatan melalui penyaringan kapasitor, dan gelombang tegangan output melewati mode normal dan Mode umum tersedak koil, dan disaring dan output ke tabel bergetar.

3. Kontrol bagian

Pengontrol kami menggunakan kerangka kerja DSP paling canggih di dunia dan algoritma kontrol, prosesor DSP 450MHz floating-point 32-bit, ADC 24-bit berkinerja tinggi, hingga rentang dinamis 130dB, memastikan kualitas kontrol yang andal. Pada saat yang sama, controller dapat menyediakan Anda dengan modul perangkat lunak kontrol getaran yang paling komprehensif, termasuk: acak, sinusoidal, goncangan klasik, pencarian dan hunian resonansi, kontrol spektrum respons guncangan, sinus plus acak, sinus plus sinus, acak ditambah sinus, acak ditambah acak, Reproduksi bentuk gelombang jangka panjang dan fitur aksesibilitas lainnya. Setiap modul fungsi menyediakan fungsi-fungsi dasar dan opsional, dan pengguna dapat menyesuaikan fungsi yang diperlukan sesuai kebutuhan.

(Unit-unit di atas dapat dimasukkan ke dalam kotak power amplifier untuk operasi keseluruhan atau dapat ditempatkan secara terpisah)

4. Meja Ekspansi Vertikal

Parameter :

Generator getaran ( DC-2000 )
Sine Force 2000kgf (20000N)
Kekuatan Acak 2000kgf (20000N)
Dampak kekuatan 4000kgf (40000N)
Rentang frekuensi 5 ~ 3000Hz
Pemindahan Berkelanjutan (Amplitudo) 0-51mm, sudah disetel
Frekuensi Isolasi Getaran 2.5Hz
Frekuensi Resonansi Tingkat Satu 2600 ± 5% Hz
Sekrup Meja 17 * M10
Kebocoran Fluks Magnetik <1MT
Kecepatan maksimum 2 m / s
Akselerasi Maksimal 980m / s 2 (100g)
Massa Setara Bagian yang Setara 20kg
Diameter Coil Dinamis Φ280mm
Maks. Pemuatan 300Kg
Berat 2695kg
Switching Power Amplifier ( KA-21 )
Output Penguat 21KVA
Nilai Tegangan Output 120Vrms
Sinyal untuk rasio kebisingan > 65dB
Efisiensi Penguat Daya > 95%
Sistem keamanan Perlindungan suhu, perlindungan over-perpindahan, perlindungan over-voltage, perlindungan over-saat ini, perlindungan di bawah-tegangan, perlindungan eksternal, perlindungan kesalahan logika
Ukuran 1800 * 900 * 800mm
Berat 450kg
Meja Ekspansi Vertikal ( TB-1010)
Ukuran Meja 1000mm × 1000mm
Berat Meja 60kg
Frekuensi tertinggi 200Hz
Level Table ( S-1010) Opsional
Ukuran Meja 1000mm × 1000mm
Berat Meja 60kg
Frekuensi tertinggi 200Hz
Komputer dan Aksesori Terkait
Tuan rumah Lenovo
Monitor Disesuaikan sesuai dengan posisi khusus dari ruang listrik
Fan (FJ-2000)
Kekuatan Kipas 7.5KW
Volume udara 0,71M 3 / dtk
Tekanan angin 3.5Kpa
Ukuran 500 * 300 * 200mm
Panjang saluran 4 m
Berat 140kg
Akselerometer ( JF )
Kepekaan 150 pc / g
Rentang frekuensi 0,3-8000Hz ± 10%
Rentang pengukuran 2000g
Resistensi dampak 2500g
Panjang garis 5 m
Suhu Operasional -40-150 ℃
Berat 35Gram
Metode Instalasi M5
