bahan elektroda: | Platinum | Tekanan elektroda: | 1 ± 0,05 N |
---|---|---|---|
Sudut elektroda: | 60° | Arus hubung singkat: | 1 ± 0,1A 1 % |
Ketinggian tetesan: | 30 ~ 40mm | Interval tetes: | disesuaikan |
Cahaya Tinggi: | peralatan pengukuran audio,peralatan uji jatuh |
IEC 60065: 2014 klausa 13.4 Peralatan Uji Pelacakan
Standar :
Sesuai dengan IEC 60065: 2014 ayat 13.4, IEC60335-1 ayat 29.2, Lampiran N
Aplikasi :
Ini digunakan untuk menentukan resistensi relatif terhadap kinerja pelacakan bahwa bahan isolasi listrik padat di bawah aksi medan listrik, ketika permukaan terkena air yang mengandung kotoran.
Sampel uji :
Peralatan penerangan, peralatan listrik bertegangan rendah, peralatan listrik rumah tangga, peralatan mesin, peralatan listrik, motor listrik, peralatan listrik, instrumen elektronik, instrumen listrik, peralatan teknologi informasi, bahan insulasi, plastik teknik, konektor listrik, industri aksesoris.
Fitur:
Prinsip kerja uji pelacakan kebocoran (tracking index testing) adalah bahwa cairan penghantar (0,1% NH 4 CL) volume yang diperlukan dalam ketinggian yang dibutuhkan (35mm) dan waktu yang dibutuhkan (30 detik) turun dengan tegangan antara elektroda platinum ( 2mm × 5mm) pada permukaan bahan isolasi padat. Dengan demikian pengguna mengevaluasi kinerja ketahanan lacak permukaan bahan isolasi padat di bawah pengaruh gabungan medan listrik dan media yang lembab atau mencemari. Singkatnya, perangkat ini digunakan untuk mengukur indeks pelacakan perbandingan (CT1) dan indeks hambatan listrik (PT1).
Parameter :
Perangkat pengaturan waktu | Resolusi 9999X0.1S | Interval tetes | Disesuaikan | |
Bahan elektroda | Platinum | Ketinggian tetesan | 30 ~ 40mm | |
Spesifikasi elektroda | 5mm * 2mm | Penundaan tetesan | 0.2S (waktu buka katup solenoida) | |
Jarak elektroda | 4 ± 0,1mm | Ukuran tetesan | 45 ~ 50 tetes / cm 3 | |
Tekanan elektroda | 1 ± 0,05 N | Tunda sirkuit listrik | 2 ± 0,1S (pada 0,5A) | |
Sudut elektroda | 60 ° | Rentang tegangan uji | 0 ~ 600V 1,5 % | |
Penurunan tegangan hubung singkat | 8% MAX | Parameter listrik | 1.5KW / 127VAC / 60Hz | |
Arus hubung singkat | 1 ± 0,1A 1 % | Volume kerja | > 0,5 M³ (opsi 0,1 M³ oleh) | |
Persyaratan lingkungan | 0 ~ 40 ℃ / ≤ 80% kelembaban relatif | |||
Standar | GB4207, GB4706, IEC60695, IEC60112, UL746A, ASTMD3638. |

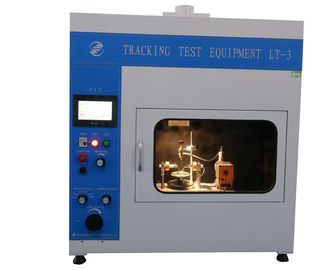

Gambar untuk referensi:
