Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Dinilai Gaya Sinus: | 300kgf | Kekuatan Syok Dinilai: | 600kgf |
---|---|---|---|
Rentang frekuensi: | 5 ~ 4000Hz | Shock Displacement: | 25.4mm |
Max. Percepatan: | 981m / dtk | Massa elemen Pindah: | 3kg |
Cahaya Tinggi: | mesin uji baterai,ruang uji baterai |
LCD Display Setengah-Sine Wave 300kgf Battery Test Equipment Of Vibration Shock Test Bench
Standar
IEC62133 klausul 7.2.2, IEC60086-4 klausul 6.4.3, IEC 60086-1, GB / T 31241-2014 dan lain-lain.
Aplikasi
Tes getaran dapat digunakan untuk menemukan kegagalan awal baterai, mensimulasikan penilaian kondisi aktual dan uji kekuatan struktural. Produk ini memiliki berbagai aplikasi, area aplikasi yang luas, dan hasil tes yang signifikan dan dapat diandalkan. Ini adalah getaran baterai khusus yang ideal untuk produsen baterai, departemen pemeriksaan kualitas, dan lembaga penelitian. Alat Uji. Sangat cocok untuk menguji berbagai jenis sel tunggal dan kemasan baterai seperti pengisian harta, ion lithium, nikel hidrogen, nikel kadmium, asam timbal, dan logam hidrida nikel.
Tes getaran juga dapat digunakan untuk menguji kelelahan produk untuk menilai masa pakai produk.
Parameter
Sistem Getaran | |
Dinilai Gaya Sinus | 300kgf |
Dinilai Angkatan Acak | 300kgf |
Kekuatan Syok Dinilai | 600kgf |
Rentang frekuensi | 5 ~ 4000Hz |
Max. Pemindahan | 25,4 mm |
Shock Displacement | 25,4 mm |
Max. Kecepatan | 2 m / dtk |
Max. Percepatan | 981m / dtk |
Diameter Armature | Φ150mm |
Frekuensi Resonansi Pertama | 2900Hz |
Max. Torsi Eksentrik | > 196N × m |
Massa elemen Pindah | 3kg |
Muat Titik Koneksi | 13 Titik Koneksi |
Ukuran Sekrup Bench (Standar) | M8 |
Layout Bench Screw (diameter, persegi) | Φ60mm 6 buah, Φ120mm 6 buah |
Fraksi Isolasi Getaran Aksial | < 3Hz |
Max. Pemuatan | 120kg |
Kebocoran magnetik | < 3mT (≤1mT opsional untuk persyaratan khusus) |
Dimensi (tidak dihitung) (L × W × H) | 764mm × 530mm × 660mm |
Berat | 490kg |
Power Amplifier | |
Kekuasaan | 3kVA |
Sinyal untuk rasio kebisingan | > 65dB |
Jenis Penguat | Penguat Daya Digital ON / OFF |
Layar Penguat Daya | Dengan alarm yang sempurna dan perangkat perlindungan untuk layar LCD lebih dari saat ini, lebih dari tegangan, suhu bangku dll. Dan tegangan, perlindungan arus untuk sinus, RMS acak |
Modul logika penguat daya | Panel kontrol utama penguat mengadopsi kontrol CPU, dengan fungsi inspeksi diri. |
Amplifier dengan fungsi memori bermasalah | Dengan fungsi menghafal kesalahan, tersedia untuk memeriksa alasan kesalahan dengan mudah. Dan seluruh waktu pengujian, waktu pemeriksaan pengujian terakhir kali tersedia |
Sistem keamanan | Fungsi termasuk: over tegangan, di bawah tegangan, fase default, kesalahan logika, perlindungan modul daya, suhu modul daya, lebih dari saat ini, lebih dari tegangan, daya souce, perpindahan bangku, suhu bangku, koneksi sirkuit perlindungan eksternal. Setiap kesalahan terjadi, output ditutup. Sementara itu dengan mengkhawatirkan. |
Amplifier | Mengadopsi teknologi modul efek medan transistor MOSFET, modul logika dengan CPU micro-processor real time sampling, perlindungan, layar LCD, waktu proses rekaman, status kesalahan, output maksimum, memenuhi persyaratan CE; Penguat daya dengan IGBTmodule. |
Nilai Tegangan Output | 120Vrms |
Efisiensi Penguat | > 92% |
Dimensi (tidak dihitung) (L × W × H) | 550mm × 680mm × 1455mm |
Berat (Tidak dihitung) | 230kg |
Peniup | |
Kekuasaan | 0,75 kW |
Aliran udara | 0,18m3 / dtk |
Tekanan udara | 0,015kgf / cm2 |
Informasi produk

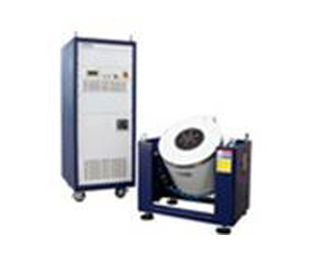

Ini terdiri dari Sistem Getaran, Kontroler Getaran dan aksesori lainnya. Silakan lihat informasi dari bagian-bagian sebagai berikut:

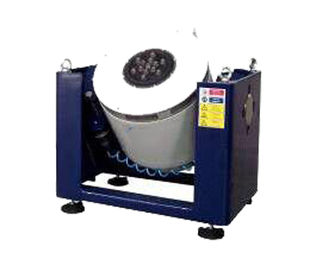

Pengantar Sistem:
1. struktur sirkuit magnetik ganda untuk memastikan intensitas medan magnet tinggi & mengurangi kebocoran fluks;
Struktur degaussing khusus dapat mengurangi kebocoran fluks hingga di bawah 1 mt
2.U-jenis pegas, roller dan bantalan linier untuk ketahanan yang kuat dari membelokkan beban
3. Musim semi udara digunakan untuk isolasi getaran; Sistem getaran bekerja dengan stabil bahkan dengan beban berat;
tidak perlu pondasi khusus
4.Protection disediakan untuk over-thermal, over-load, over-current, over-voltage, dan
over-displacement dari tester getaran; Perangkat perlindungan jaringan listrik untuk tegangan berlebih,
di bawah tegangan, kurang fase; Daya penggerak, pembatas arus, soft-start, suhu berlebih,
short-saat ini, melindungi kesalahan modul
5. Dapat menyelesaikan tes lingkungan dampak sinus, acak
6. Sistem ini membutuhkan fluktuasi tegangan, ≤ ± 10%
7. Sistem ini membutuhkan Grounding resistance, ≤4Ω
8. Keandalan tinggi, sangat cocok untuk operasi lama

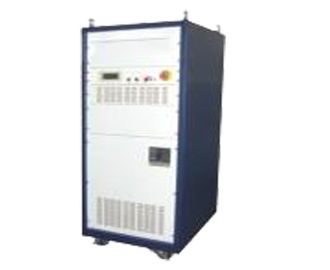

Digital Switch Type Amplifier Pendahuluan:
Sistem ini mengadopsi teknologi modulasi lebar pulsa dari penguat daya digital. Bekerja
prinsipnya: menggunakan kekuatan switch frekuensi tinggi medan-efek MOSFET, melalui rangkaian digital untuk memperkuat dan mengembalikan sinyal tegangan rendah yang diinput oleh pengontrol, Kemudian output sinyal asli ke getaran
rangkaian koil penggerak pemukul, dan gerakan meja ekstensi penggerak getaran penguji. Bagian utama penguat daya digital: kontrol depan, modul penguat daya, sirkuit perlindungan, bagian daya dan kabinet listrik.
Fitur Digital Switch Type Amplifier:

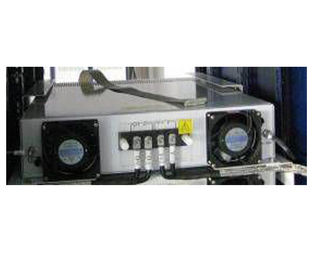

1. Perawatan mudah: kotak modul power dipertukarkan, desain yang kompak, menghemat ruang, mudah untuk
pemeliharaan.
2. layar LCD:
Modul logika mengadopsi prosesor chip CPU mikrokomputer, fungsi layar LCD, dapat ditunjukkan
berbagai data sistem secara detail (Kekuatan memperkuat nilai True RMS, dengan data tambahan
display) dan status operasi dan penilaian kesalahan. Dengan remote control, pengukuran jarak jauh, remote
fungsi komunikasi, antarmuka yang ramah, pengoperasian yang mudah.
Tipe Switch Digital Amplifier Fungsi perlindungan:
Penguat daya mengatur perlindungan jaringan listrik over-voltage, jaringan listrik di bawah tegangan, daya
kurangnya grid fase, kesalahan logika, modul daya, modul suhu daya, output over-saat ini, output
tegangan berlebih, tenaga penggerak, perpindahan meja, suhu meja, dll. Kegagalan apa pun terjadi, tertutup
output turun, dengan alarm suara dan pencahayaan pada saat yang sama. Kecuali perlindungan di atas, juga miskin
RMS menghargai perlindungan, dan perlindungan penghentian darurat.
Efisiensi konversi tinggi (lebih tinggi dari 92%), dan frekuensi ion konversi tinggi
Meja Slip Horizontal:
Dengan meja slip horisontal, tester getaran elektrodinamik mampu untuk X, Y, Z pengujian arah percobaan.Dan dapat menggabungkan sistem uji kelembaban suhu melakukan pengujian lingkungan gabungan. Dengan turbo - gulir bar atau rantai roda rotasi sistem, satu orang dapat dengan mudah memutar getaran bangku dan hubungkan ke meja horizontal. Mengadopsi pembatasan posisi mekanik untuk memastikan koneksi antara sistem getaran dan meja slip horisontal. Meja slip ukuran multi tersedia, dari 300mm × 300mm (untuk sistem getaran kecil) ke tes spesimen besar 2m × 2m slip meja. Keterbatasan bantalan yang berbeda dapat melakukan operasi yang berbeda dan memenuhi persyaratan yang berbeda. Ketebalan dan ukuran meja slip akan mempengaruhi kinerja sistem getaran, dan mempengaruhi frekuensi pembatasan tinggi, pengguna dapat menyesuaikannya.
Fitur Pengontrol Digital
Pengontrol getaran adalah desain terbaru oleh perusahaan ucon yang mengadopsi arsitektur sistem terdistribusi internasional terdepan, dan intinya adalah prosesor TMS320 seri 32-bit terbaru berkecepatan tinggi dari perusahaan TI. Laporan pengujian secara otomatis dibuat di Microsoft Word. Selama atau setelah pengujian, laporan pengujian dapat diedit, dan kemudian dibuat secara otomatis atau manual.
Standar Perangkat Keras
Memasukkan
(1) 2 saluran
(2) Resolusi: Konversi analog-ke-digital 24-bit (ADC)
(3) Input impedansi: 220 k Ω
(4) Built-in charge amplifier dan ICP sumber arus konstan, percepatan tegangan & ICP
sensor dapat langsung terhubung
(5) Rasio sinyal terhadap kebisingan:> 100dB
Keluaran
Kuantitas Saluran: 1 output saluran
Resolusi: Konversi digital-ke-analog 24-bit (DAC)
Mengontrol Indeks Perangkat Lunak
Indeks Kinerja Acak:
Mode Kontrol: PSD
Resolusi: Max. 320000 baris
Rentang Frekuensi: DC ~ 4800Hz
Kendalikan Rentang Dinamis: 85dB
Akurasi Kontrol: ± 1dB,
Waktu Loop Tertutup: biasanya 100ms
SINUS
Mode Kontrol: pengontrolan bentuk gelombang sinusoidal
Rentang Frekuensi: 1 ~ 5000Hz,
Rentang Kontrol Dinamis: 95dB
Waktu Loop Tertutup: 10ms ;
Akurasi Kontrol: ± 1dB ; Kecepatan sapuan 1octave / menit, nilai Q 50
Resolusi Frekuensi: 0,001%
Kecepatan Sapu: sapuan linear 0 hingga 6000 hz / s; logaritmik menyapu 0 ~ 100 Okt / mnt
Distorsi Gelombang: <0,3%
SYOK
Mode Kontrol: Kontrol waktu atau gelombang yang terbatas;
Mode Kejut: gelombang setengah sinus ;
Rentang Frekuensi: DC ~ 22000Hz ;
Frame: Max.32K Durasi Waktu: 0.5-3000ms
Mode Kompensasi: pra-pulsa, pulsa, pra / setelah-pulsa
Kinerja Kontrol: rentang dinamis lebih tinggi dari 90dB
