IEC61621 Tegangan Tinggi Rendah Curren Arc Resistance Tester Tegangan Output AC 0--20 KV Kapasitas Listrik 2 KVA

IEC61621 Tegangan Tinggi Rendah Curren Arc Resistance Tester Tegangan Output AC 0--20 KV Kapasitas Listrik 2 KVA

Standar

IPC650, IEC 61621, ASTMD495, Cocok untuk JEC 149, UL 746A dan metode uji lainnya.

Aplikasi

Evaluasi ketahanan busur bahan isolasi seperti plastik, perekat resin dan pernis isolasi untuk peralatan listrik, peralatan listrik dan peralatan listrik rumah tangga dll.

Sampel uji

Hal ini terutama berlaku untuk bahan isolasi padat seperti: plastik, film, resin, mika, keramik, kaca, minyak isolasi, cat isolasi, kardus dan uji resistensi busur media lainnya;

Uraian proses pengujian

Parameter teknik

1, tegangan input: AC 220 V

2, tegangan output: AC 0--20 KV;

3, kapasitas listrik: 2 KVA

4, metode uji: busur intermiten, busur kontinyu

5, uji saat ini: 10MA-20MA-30MA-40MA opsional

6, uji kesalahan kontrol tegangan: lebih baik dari 2%

7, busur off time error: <5ms

8, tegangan uji terus disesuaikan: 0 - 20 KV

9, akurasi kontrol saat ini: lebih baik dari ± 10%

10, akurasi uji saat ini: lebih baik dari ± 1,5%

11, tekanan uji saat ini: 0,5 ± 0,05 N

12. Spesifikasi elektroda: Elektroda pelat baja stainless 25.4mm * 12.7mm * 0.15mm

Elektroda baja tungsten ¢ 2.4mm * 70mm

Sudut konfigurasi elektroda 110 derajat

Berat elektroda: 50G

13, jarak elektroda: 6.35 ± 0.1mm (adjustable)

14, langkah-langkah keamanan: (1) perlindungan overpressure

(2) Perlindungan arus berlebih

(3) Perlindungan sirkuit pendek

(4) Keamanan perlindungan pintu terbuka

(5) Perangkat lunak perlindungan misoperation

Konfigurasi utama

1, host pengujian

2, 20.000 volt generator tegangan tinggi satu

3, perangkat mengatur regulator tegangan mikro otomatis (mode seri)

4, satu set akuisisi tegangan dan perangkat akuisisi saat ini

5, uji elektroda: dua set

6, batang pembuangan (tipe resin)

7, pengukuran resistensi busur komputer dan perangkat lunak kontrol

8, satu set pengukuran dan kontrol komputer khusus

9, printer inkjet warna

10, satu set CD program

11, sebuah instruksi manual produk

12, sertifikat

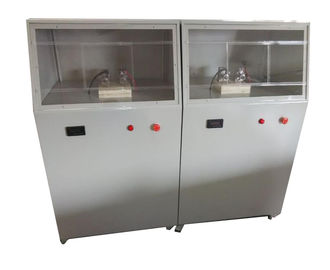

Gambar untuk referensi
