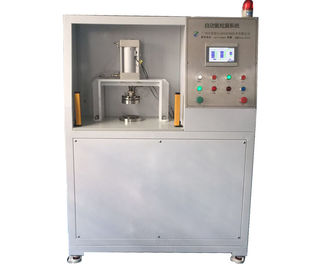

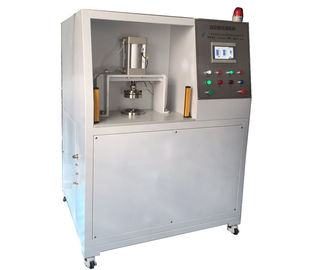

High Precision Automatic Vacuum Chamber, Alat Uji Kebocoran Helium 9.0E-11Pa.m3 / dtk

High Precision Automatic Vacuum Chamber, Alat Uji Kebocoran Helium 9.0E-11Pa.m3 / dtk

Alat uji kebocoran helium ini cukup unik, akurasi deteksi kebocoran dapat mencapai 9.0E-11Pa.m3 / detik, cocok untuk produk yang memiliki persyaratan ketat untuk precisio.

Paramaeter Teknisi:

Deteksi Deteksi Kebocoran Helium:

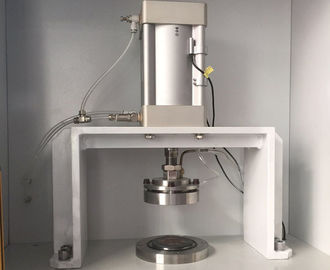

A. Operator menempatkan benda kerja yang direndam dalam ruang vakum, secara manual menutup pintu ruang vakum dan menekan tombol start;

B. Ruang dikosongkan secara otomatis, kebocoran kotor benda kerja dideteksi dengan mengukur jumlah total udara selama proses evakuasi ruang vakum: jika ada kebocoran kotor, alarm akan diberikan; jika tidak ada kebocoran kotor, proses berikut akan dilanjutkan;

C. Ruang vakum disedot ke tingkat yang ditetapkan;

D. Sinyal Helium dalam ruang vakum akan dideteksi secara otomatis;

E. Kebocoran halus benda kerja akan ditentukan secara otomatis:

Jika detektor kebocoran menemukan bahwa ada sinyal helium melebihi nilai yang ditetapkan dalam ruang vakum, ini menunjukkan bahwa benda kerja memiliki kebocoran halus, dan lampu indikator kebocoran halus pada antarmuka operasi menyala. Operator menekan tombol konfirmasi pada panel operasi, pintu ruang terbuka secara otomatis, benda kerja dibongkar, benda kerja ditempatkan di daerah yang tidak memenuhi syarat;

Jika detektor kebocoran tidak menemukan sinyal helium melebihi nilai yang ditetapkan dalam ruang vakum, ini menunjukkan bahwa benda kerja telah lulus uji kebocoran halus, indikator yang memenuhi syarat pada antarmuka operasi, pintu kamar dibuka secara manual, benda kerja dibongkar, dan benda kerja ditempatkan di daerah yang memenuhi syarat.

Peralatan ini mengadopsi pompa vakum bebas minyak INFICON untuk mengecualikan kontaminasi bagian yang bocor dengan uap minyak.

Karakteristik Teknis:

Sistem kami mengadopsi teknologi otomatisasi proses, menggabungkan peralatan proses dengan teknologi kontrol otomatis listrik. Seluruh proses deteksi benda kerja secara otomatis dikontrol oleh PLC dan layar sentuh, operator hanya perlu memuat dan membongkar benda kerja, tidak ada penilaian manusia yang diperlukan untuk setiap proses. Program PLC secara otomatis menilai hasil dari langkah sebelumnya dan menyelesaikan eksekusi langkah berikutnya sesuai dengan kondisi yang telah ditetapkan, yang menggantikan penilaian dan eksekusi manusia, membuat operator dibebaskan dari kerja kekuatan otak yang rumit.

Sistem ini dilengkapi dengan pengukur kebocoran helium standar 1.0x10 ^-11 Pa.m3 / detik. Sertifikat yang relevan akan dikeluarkan oleh Institut Metrologi Nasional China. Keakuratan dan stabilitas peralatan dapat ditelusuri kembali ke China National Institute of Metrology. Pastikan alat pengukur kebocoran dalam sistem disetujui oleh pihak ketiga.
