Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Standar: | IEC60884 IEC 60065 dan lain-lain | Lengan kekuatan: | 0-200mm |
---|---|---|---|
Berat badan: | 2.5N | Torsi: | 0,25Nm dan 0,4Nm |
Plug: | steker serbaguna (cocok untuk steker GB dan BS), steker UL, steker Eropa | Konfigurasikan: | colokan bisa diganti dan disesuaikan |
Cahaya Tinggi: | socket tester,electrical plug tester |

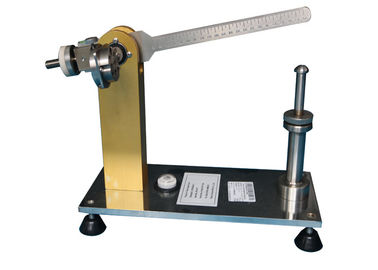

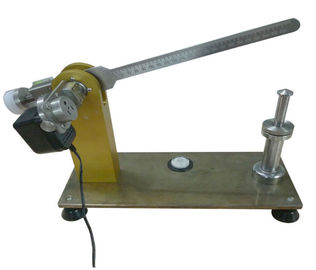

Iec60884 Klausul 14.23.2 Socket -Outlet Torque Tester
Informasi produk
Penguji sesuai dengan pasal IEC 60884-1 2013 pasal 14.23.2, IEC 60335-1 pasal 22.3, IEC60065 pasal 15.4.1 dan gambar 11 dan seterusnya.
Hal ini digunakan untuk menguji kekuatan regangan penyisipan. Perangkat yang dilengkapi pin yang dimaksudkan untuk dimasukkan ke dalam stopkontak tetap tidak menimbulkan benturan yang tidak semestinya pada stop kontak ini.
Klausa standar
Peralatan dimasukkan ke dalam soket tetap - yang sesuai dengan standar ini, soket - pintu masuk diputar sekitar sumbu horizontal melalui sumbu soket kontak hidup - pada jarak 8mm di belakang permukaan pertunangan soket - kabel dan paralel ke wajah pertunangan ini
Torsi tambahan yang harus diaplikasikan ke stop kontak - soket untuk menjaga permukaan pertunangan di bidang vertikal tidak melebihi 0.25Nm.

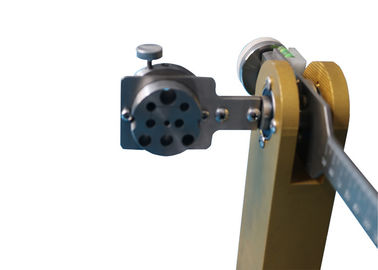

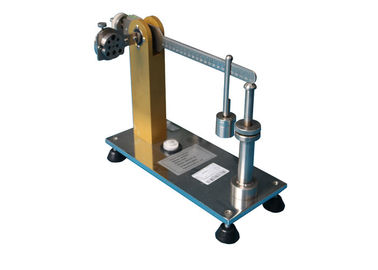

Struktur
1 - keseimbangan berat
2 - mengukur gelembung
Gelembung 3 tingkat
4 - mengukur berat
5 - sekrup pengatur ketinggian
6 - batang pendukung
Parameter:
berat | 2.5N * 1, 1N * 1 |
Steker | Plug UL * 1, steker Eropa * 1, steker serbaguna * 1 |
Sesuai dengan standar | IEC60884, VDE0620, IEC60598, IEC60065Fig11 |
Lengan kekuatan | 0-200mm |
Jarak dari permukaan kontak dan poros permukaan | 8mm |
Langkah-langkah operasi
2.Hang ukuran 4 - mengukur pada lengan keseimbangan, dan atur sekrup peraturan setinggi 5 , buat lengan keseimbangan dalam horisontal. Saat menyeimbangkan lengan dalam gelembung udara horizontal gelembung 2 tingkat di posisi tengah.
3.Remove 4 - mengukur berat badan , menyesuaikan 1 - keseimbangan posisi berat , menjaga keseimbangan lengan dalam posisi horisontal. Dan membuat keseimbangan lengan menjaga jarak sekitar 1mm ke 6 - batang pendukung .
4. Pasang uji sampel pada perangkat, kencangkan sekrupnya. Sekarang keseimbangannya terangkat.
5.Hang ukuran 4 - mengukur pada lengan keseimbangan. Sesuaikan posisi 4 - ukuran berat , catat posisi di mana membuat tingkat keseimbangan lengan, gelembung udara gelembung 2 - ukuran di posisi tengah, lengan keseimbangan jaga jarak 1 mm sampai 6 - batang pendukung . Ucapkan posisi yang berada di 10.3cm.
6. Pengukuran torsi
(1) Bobot yang sesuai digantung pada skala yang lebih rendah.
(2) Pindahkan berat badan perlahan sampai lengan keseimbangan berada dalam keadaan horisontal.
7. Torsi sampel yang diaplikasikan pada soket: Nilai skala X berat
Sebagai contoh: Torsi: 0.12mX2.5N = 0.3Nm
